Windows與 Linux 儲存管理系統整合實戰(1-1)
無論是Windows 7或Windows Server 2008 R2都內建了iSCSI Software Initiator，讓伺服器與用戶端可以輕易地連接任何iSCSI Target儲存管理系統，來部署資料的備份與叢集的容錯備援等架構。如今有了Openfiler這一套免費的儲存管理系統來做為iSCSI Target角色，相信將會成為Linux與Windows在儲存管理上的最佳整合應用。

現今絕大多數的企業都是採用NAS來作為公司的檔案伺服器，而一部NAS主機的建置選擇性很多，您可以選擇購買以Linux為平台的儲存設備，或是以Microsoft Windows Storage Server為主的儲存系統，甚至於可以自己先選購好所想要的硬體規格，接著自己到Internet來下載免費的儲存系統，並且從頭到尾自行安裝與規劃整個儲存系統的架構。

當選擇購買來就已經建置好的儲存系統，其最大的優點在於省時並且擁有廠商所提供的技術支援與保固服務，但缺點在於成本高出很多，且無法完全洞悉整個技術架構與管理。有鑑於此，本文接下來所要介紹與提供技術建置指引的儲存系統，便是一套以Linux為基礎的免費儲存系統「Openfiler」，它不僅可以讓您輕易的建置一部同時兼具NAS與iSCSI Target儲存管理功能的系統，更重要的是可以完全整合於企業中的Windows Server 2008 R2與Windows 7的儲存管理需求。

進化您的Openfiler
如果您想要建置一部完全符合大型企業等級的Openfiler儲存系統，則可以進一步在Openfiler網站上，選購滿足iSCSI Target進階管理、SNMP網管功能、以及高可用性容錯備援（HA）等需求的套件來加以強化。

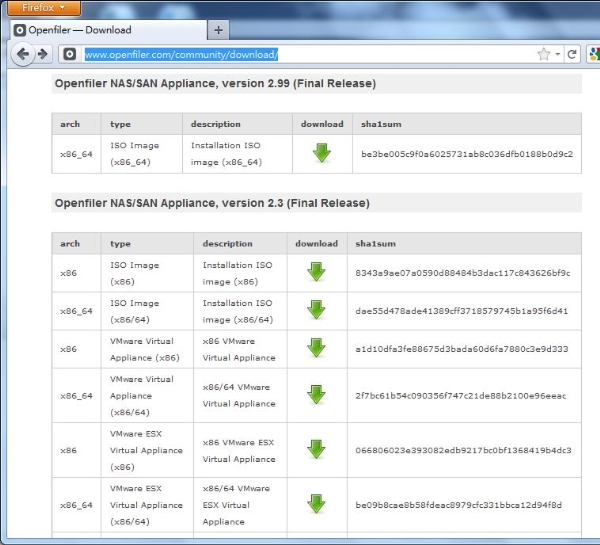

如圖1所示Openfiler提供了x86與x64版本的下載，雖然最新的版本為2.99，但是本文所實作的範例為2.3，因為目前這個版本所提供的各類安裝下載的種類最多，這包含了專給VMware虛擬平台專用的VMware Virtual Appliance，然而在實務的運作環境中，強烈建議您使用x86_64的版本，並且記憶體在8GB以上，如此一來將可以獲得最佳的執行效能。



▲ 圖1 下載Openfiler




Openfiler下載網址：
http://www.openfiler.com/community/download/
Microsoft iSCSI Software Initiator下載網址：
http://www.microsoft.com/download/en/details.aspx?id=18986

開始安裝Openfiler

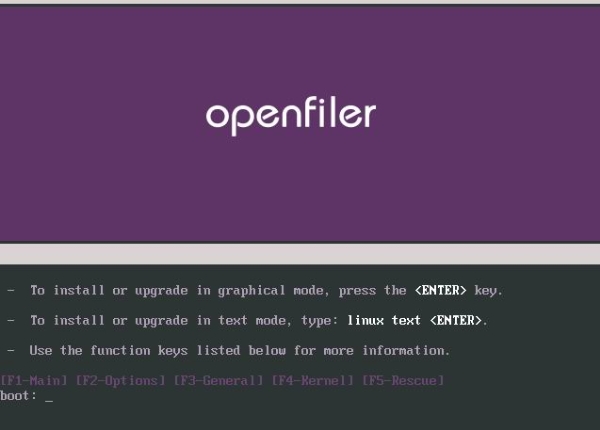

在我們將Openfiler放入光碟機與開機之後，將會出現如圖2所示的啟動畫面，請直接按下[Enter]來使用圖形介面安裝即可，如果您習慣於文字模式的安裝方式，則可以在輸入linux text之後按下[Enter]即可。



▲ 圖2 安裝啟動畫面

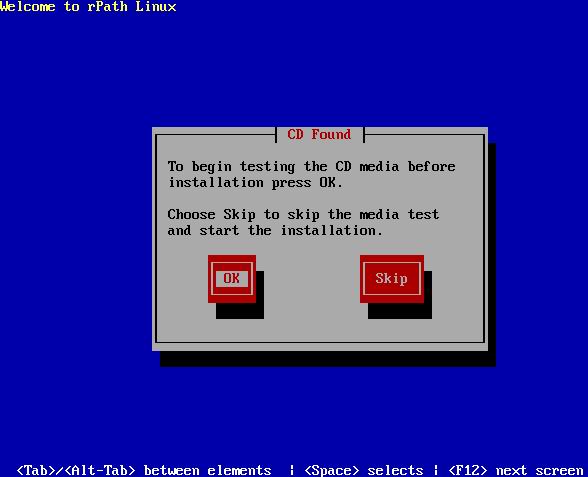

接著在如3圖所示的頁面中，您可以決定是否要測試一下安裝光碟是否正常，以確保安裝過程順利，如果是以ISO檔案附掛方式安裝在虛擬機器（VM）之中，直接選擇[Skip]來越過即可。



▲ 圖3 安裝媒體測試

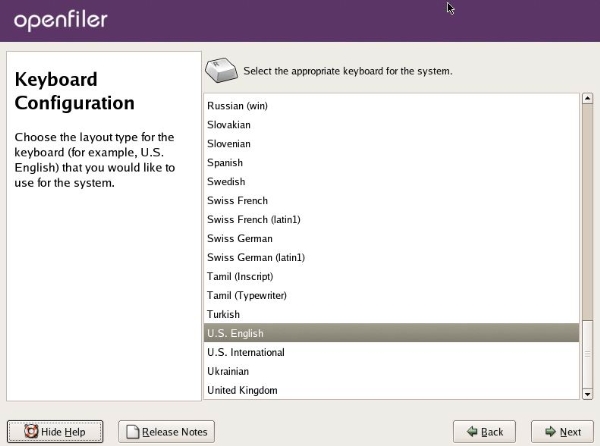

接著在如4圖所示的[Keyboard Configuration]頁面中，請選擇鍵盤所採用的語系，一般都是採用預設的[U.S. English即可]。



▲ 圖4 鍵盤設定

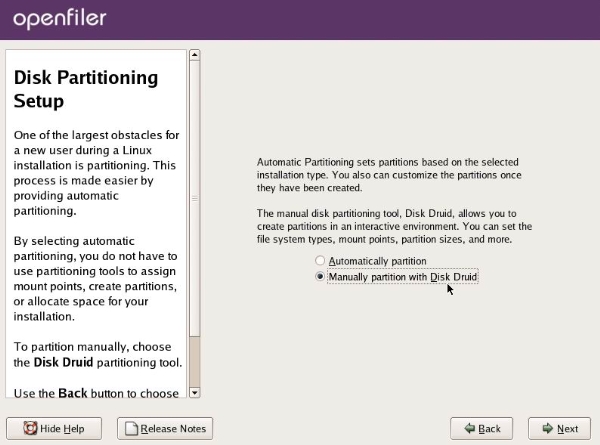

接著在如5圖所示的[Disk Partitioning Setup]頁面中，首先您可以決定要採用自動幫您規劃磁碟分割區的方式，還是採用手動建立的方式來完成，在此我們選擇後者[Manually partition with Disk Druid]，點選[Next]繼續。



▲ 圖5 磁碟分割方式選擇

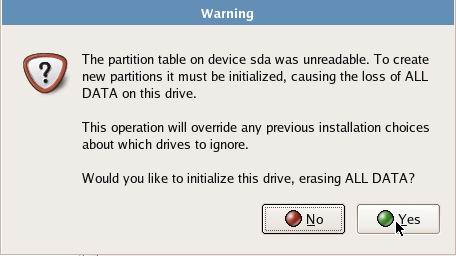

此時會出現如圖6所示的的警告訊息，主要是說明了全新的磁碟分割建立將會導致原先既有的資料被清除。點選[Yes]繼續。



▲ 圖6 資料清除確認

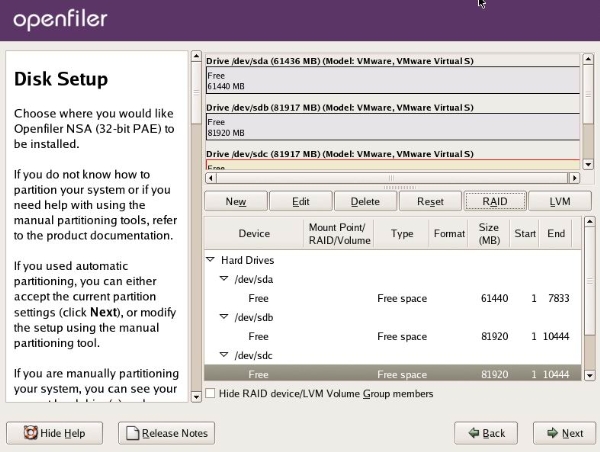

如圖7所示在這個範例當中，我們以四顆硬碟為例，假設第一顆硬碟我們已經至少完成了根目錄（/）與Swap磁區的切割了，接著我們打算讓其中三顆同樣大小的磁碟，配置成軟體式的RAID 5磁碟陣列架構，那麼我們可以在選取任一顆之後，再點選[RAID]按鈕繼續。



▲ 圖7 多顆硬碟規劃

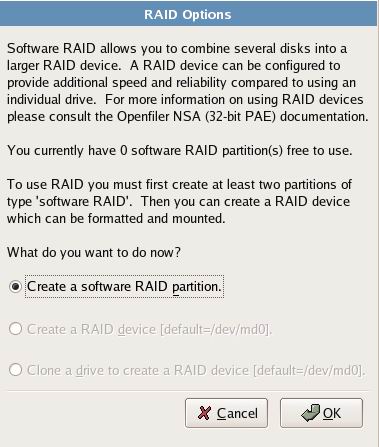

接著將會出現如圖8所示的[RAID Options]頁面，而目前也僅有[create a software RAID partition]可以選取，點選[OK]繼續。



▲ 圖8 建立軟體式RAID分割區

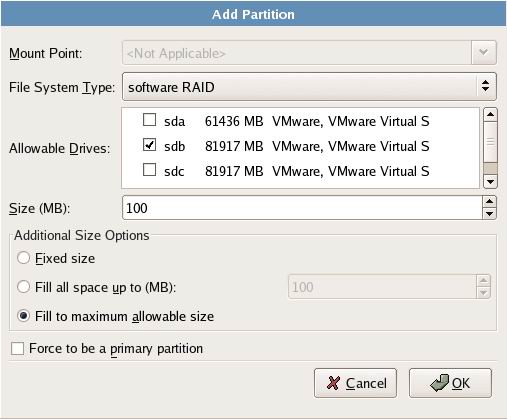

緊接著會開啟如圖9所示的[Add Partition]設定頁面，請在勾選所要設定的磁碟之後，選取[Fill to maximum allowable size]並且點選[OK]繼續。



▲ 圖9 新增RAID分割區設定

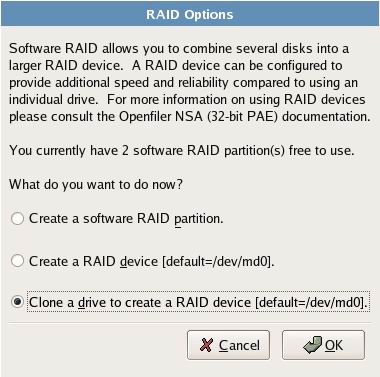

完成了第一個軟體式的RAID磁碟的設定之後，請繼續點選[RAID]按鈕來開啟如圖10所示的頁面，這時候便可以改選擇[Clone a drive to create a RAID device]項目，來將複製此設定。點選[OK]繼續。



▲ 圖10 複製RAID分割區設定

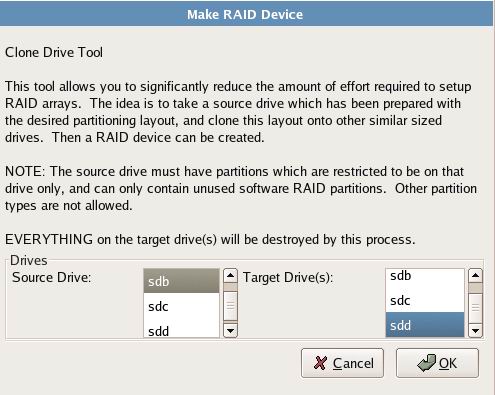

接著將會開啟如圖11所示的[Make RAID Device]頁面，在此必須分別選取來源已設定RAID的磁碟，以及尚未設定RAID的目的磁碟，點選[OK]繼續。



▲ 圖11 複製來源與目的設定

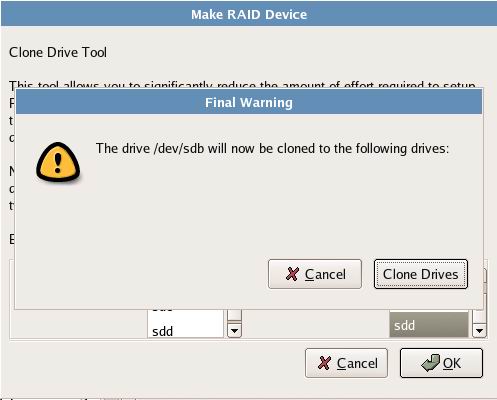

緊接著會出現如圖12所示的警告訊息，點選[Clone Drives]繼續。請依此操作完成對另一顆硬碟的設定。



▲ 圖12 複製警告

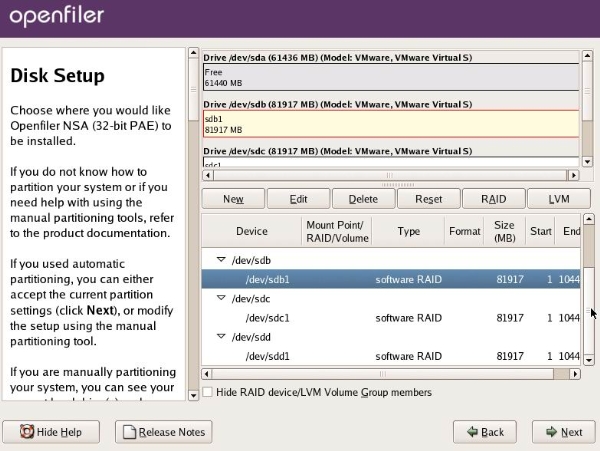

如圖13所示在此我們便可以看到其中的三顆硬碟的類型（Type），已經被設定成了[software RAID]，請再次點選[RAID]按鈕繼續。



▲ 圖13 完成RAID分割區設定

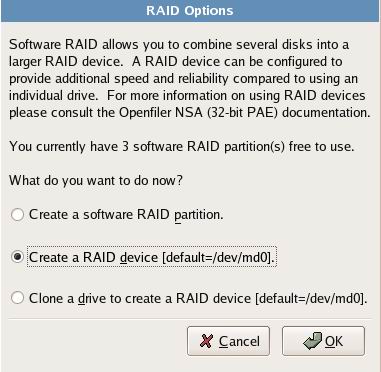

如圖14所示再一次開啟[RAID Options]頁面之後，請先選取[Create a RAID device]然後點選[OK]繼續。



▲ 圖14 建立RAID裝置

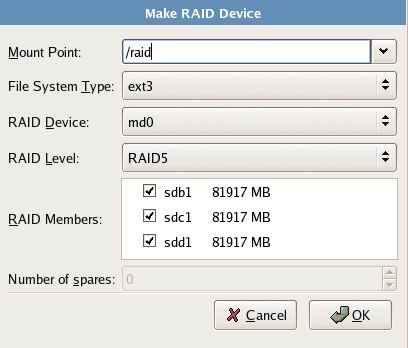

接著將會開啟如圖15所示的[Make RAID Device]頁面，請先給予一個掛載點的名稱之後將[RAID Level]設定為[RAID5]，最後將[RAID Members]中的三顆硬碟全部勾選並且點選[OK]即可。



▲ 圖15 RAID裝置組態設定

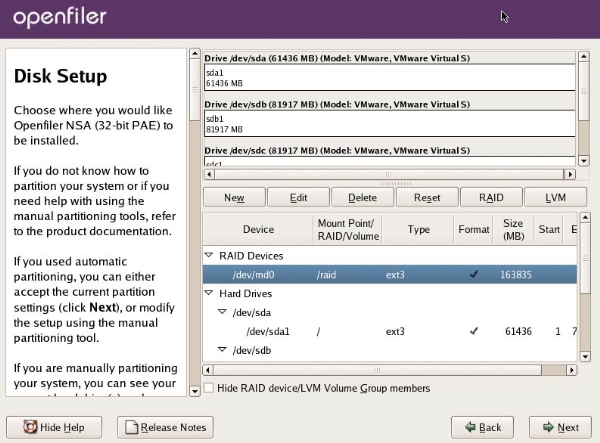

如圖16所示將可以在[Disk Setup]頁面中發現多出了我們前面所建立的[RAID Devices]。值得注意的是關於磁碟陣列的配置，事實上也可以等到完成整個Openfiler安裝之後再來配置。點選[Next]繼續。



▲ 圖16 完成建立RAID裝置

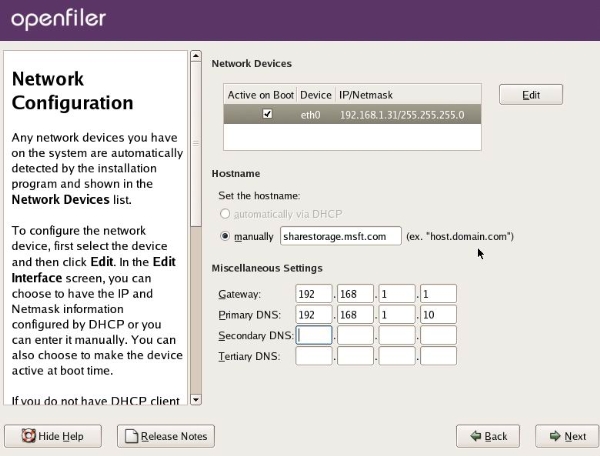

接著在如圖17所示的[Network Configuration]頁面中，我們必須完成網路組態的配置。在此建議您不要採用預設的DHCP來取得TCP/IP組態，而是改以固定IP的方式來設定，並且記得手動設定完整的主機名稱（FQDN）以及設定DNS位址（最好與網路中的Windows Server 2008 R2以及Windows 7一樣）。點選[Next]繼續。



▲ 圖17 網路組態配置

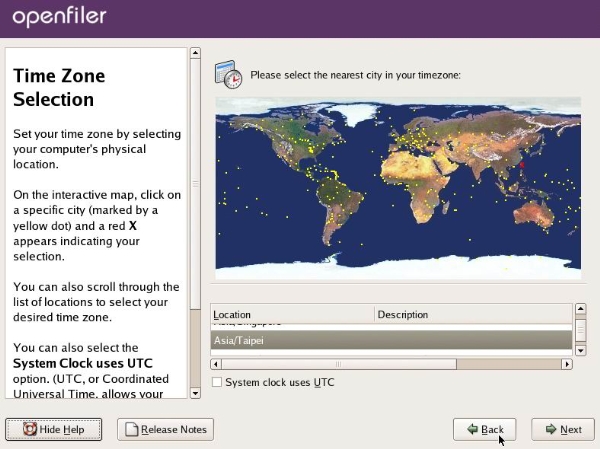

如圖18所示在[Time Zone Selection]頁面中，可以先透過地圖上大致位置所在的點選之後，再透過下拉選單來選取所在的地區即可。點選[Next]繼續。



▲ 圖18 時間地區選擇

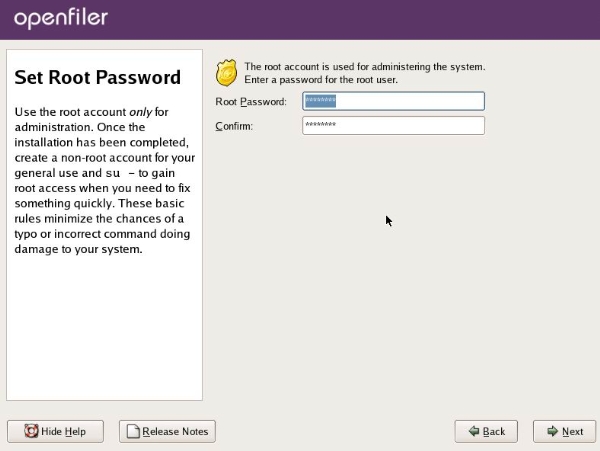

如圖19所示在[Set Root Password]的頁面中，請設定系統預設系統管理員root帳戶的密碼，建議這個密碼盡量越複雜越好。點選[Next]繼續。



▲ 圖19 設定Root帳戶密碼

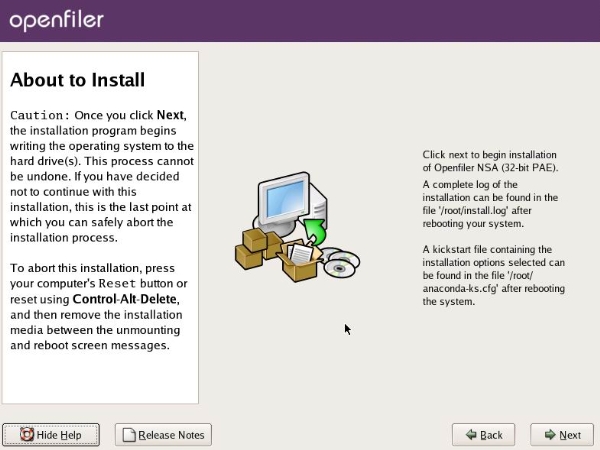

接著會來到如圖20所示的[About Install]頁面，一旦確定前面的設定都沒有問題的話請點選[Next]繼續。請注意！點選[Next]之後將無法再回頭修改設定。



▲ 圖20 準備安裝

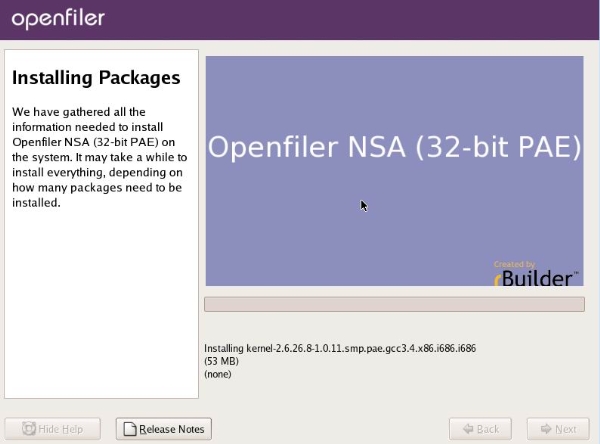

如圖21所示便是開始進行程式檔案安裝的過程，大約在十分鐘左右便會完成安裝作業。



▲ 圖21 安裝過程

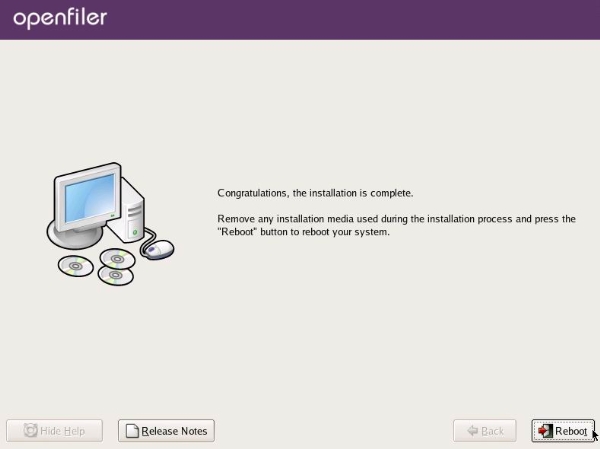

如圖22所示便是成功完成安裝的顯示頁面，請點選[Reboot]按鈕來完成重新開機即可。



▲ 圖22 完成Openfiler安裝

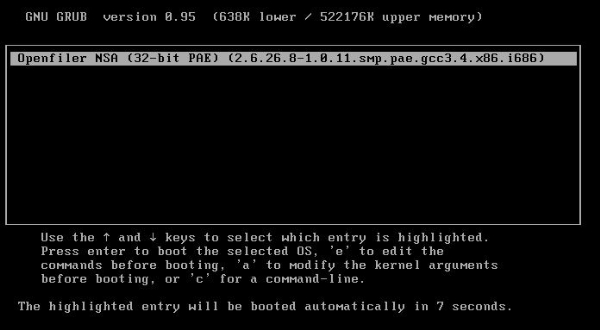

如圖23所示即是Openfiler系統的開機選單，您可以直接按下[Enter]鍵來啟動，或是等待10秒鐘過後即會自動啟動。



▲ 圖23 啟動Openfiler

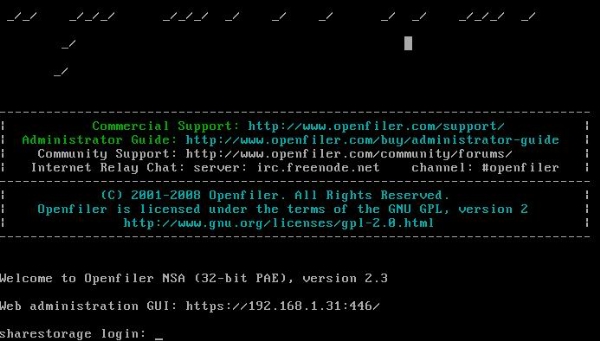

當完成整個開機啟動程序之後，將會來到如圖24所示的顯示頁面。在此除了顯示了官方網站的位址與目前Openfiler的版本資訊之外，更重要的是它顯示了Web管理的HTTPS連線網址，也就是Openfiler主機的IP位址加上預設446的通訊埠，因此接下來我們必須從另一台可連線的電腦來開啟此網站，開始進入到整個Openfiler的組態配置。



▲ 圖24 啟動Openfiler完成
