Windows與 Linux 儲存管理系統整合實戰(1-2)

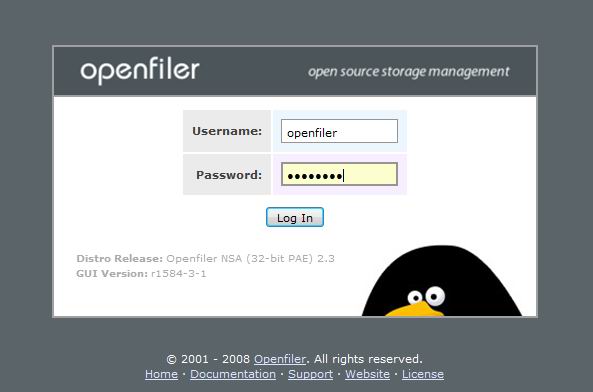

Openfiler管理設定 如圖25所示在此無論您採用IE還是Firefox等瀏覽器，肯定都可以透過https方式連線到Openfiler的登入頁面，過程中可能會出現有關於憑證方面的警告訊息，您可以忽略這些訊息或是設定為排除來繼續連線即可。登入的預設帳號是openfiler密碼則為password，待成功登入之後可以自行在[Accounts]頁面來修改密碼。 請注意！如果發生無法顯示網頁的問題，根據經驗極可能是沒有正確設定Openfiler的TCP/IP組態（例如IP位址或子網域遮罩），您可以透過在伺服端下達ifconfig來進行查看目前設定，必要時可以同樣下達ifconfig來進行修改，例如ifconfig eth0 192.168.1.31 netmask 255.255.255.0。
▲ 圖25 登入Openfiler管理中心

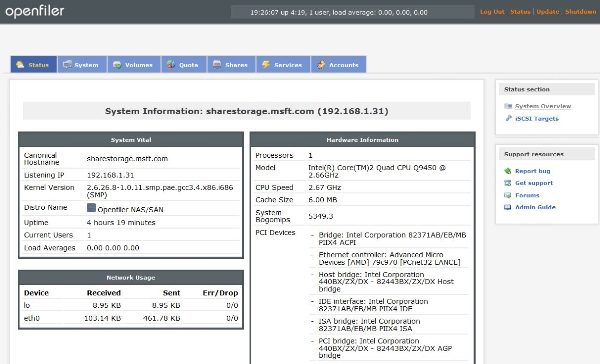

如圖26所示便是登入後在[Status]頁面中的各類系統資訊，首先在此可以看到Openfiler的網路資訊以及CPU的規格資訊，這包括了目前的IP位址、Kernel版本、使用者數量、網路卡的流量、CPU的速度與快取的大小等等。
▲ 圖26 系統資訊

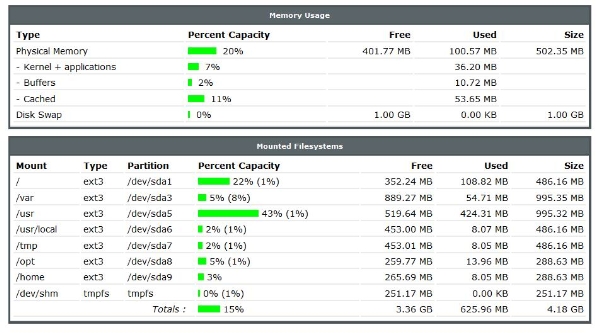

緊接著頁面下方則是顯示像如圖27所示一樣，分別是實體記憶體的大小與使用量資訊，以及各磁區掛載點的容量大小與目前使用量資訊。
▲ 圖27 記憶體與檔案系統資訊

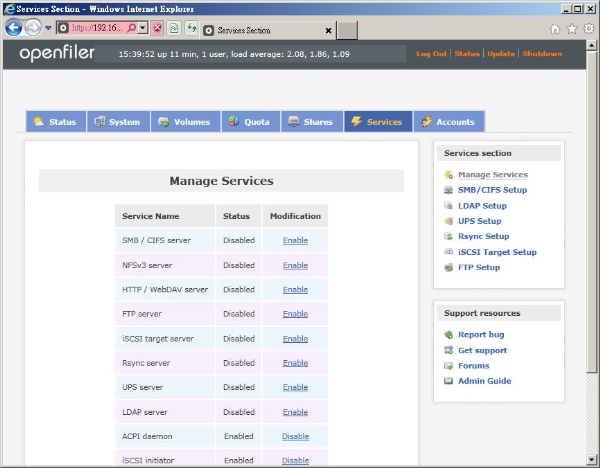

上述這一些資訊都將會跟著我們後續的組態修改，或是系統的運作情形而有所不同。接下來請點選至[Services]頁面，在此請將iSCSI Target Server點選[Enable]連結來啟動，如果您想讓它後續的檔案資料夾可以分享到Windows的網路芳鄰，也可以一併將SMB/CFS server也啟動。
▲ 圖28 服務啟動管理

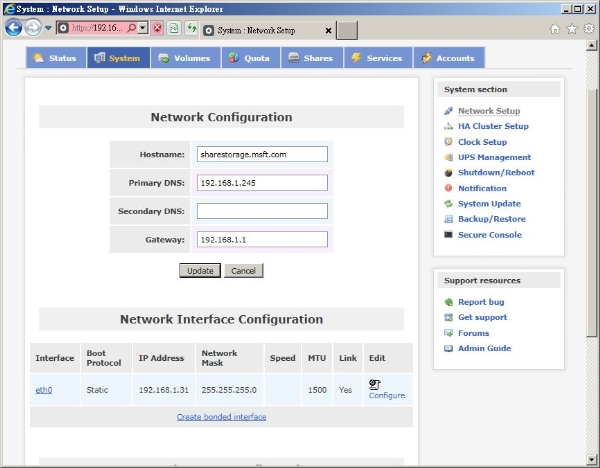

接下來我們可以來檢視一下網路卡的設定是否正確，必要時還可以直接在此修改。請點選至[System]頁面然後點選左方的[Network Setup]連結，將會開啟如圖29所示的頁面，在此您可以隨時修改完整的主機名稱以及DNS與閘道位址，如果需要修改IP則可以在下方對於所要修改的網路卡（例如：eth0）點選[Configure]連結即可。
▲ 圖29 網路組態設定

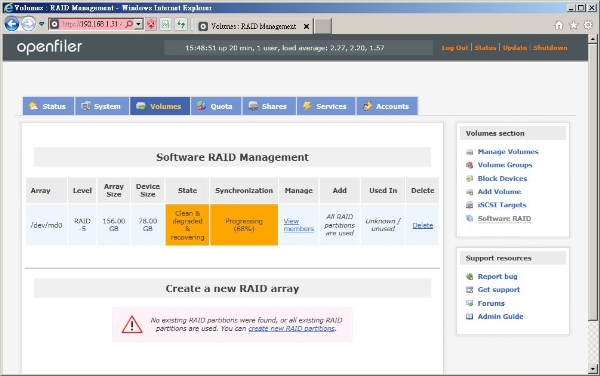

接下來讓我們來看看有關於磁碟陣列（RAID）的配置部分。請點選至[Volumes]頁面中，如圖30所示在此我們可以看到安裝時所建立的RAID 5的磁碟陣列，請點選[View members]連結來查看磁碟的成員有哪一些。
▲ 圖30 RAID磁碟管理

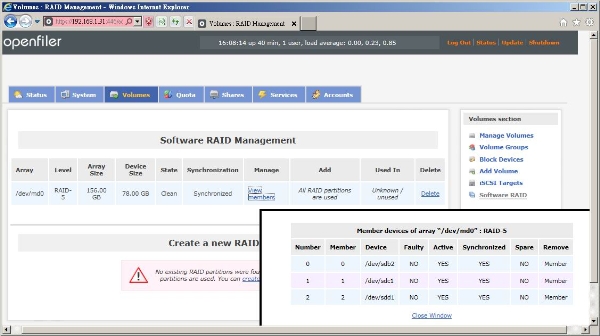

緊接著如圖31所示我們可以看見它出現了三顆屬於這個RAID 5磁碟陣列的硬碟機，從這裡也可以檢視到哪一顆硬碟是否沒有在啟用中（Active），或者是哪一顆硬碟目前是作為備援（Spare）使用的。
▲ 圖31 磁碟陣列成員檢視

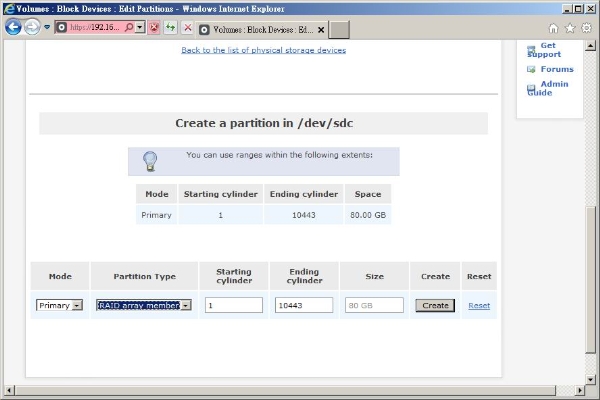

接下來筆者要示範的是如何在這個管理頁面中，來建立一個全新屬於RAID 1的磁碟陣列。如圖32所示，首先我們必須為準備好的兩顆尚未切割的硬碟建立屬於磁碟陣列成員（RAID array member）的磁區類型。設定好起始與結束的磁柱編號之後點選[Create]按鈕即可。請重複此操作在第二顆尚未分割的硬碟。
▲ 圖32 建立RAID分割區

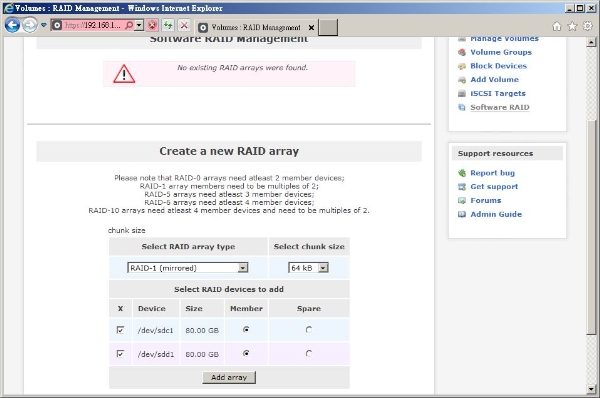

完成RAID磁區類型的建立之後，緊接著請點選位在又方的[Software RAID]連結。如圖33所示在[Create a new RAID array]區域中，請先設定好所要建立的磁碟陣列類型為RAID 1（mirrored），然後將下方的兩顆規劃好的硬碟都選取。點選[Add array]按鈕即可。
▲ 圖33 建立新的RAID

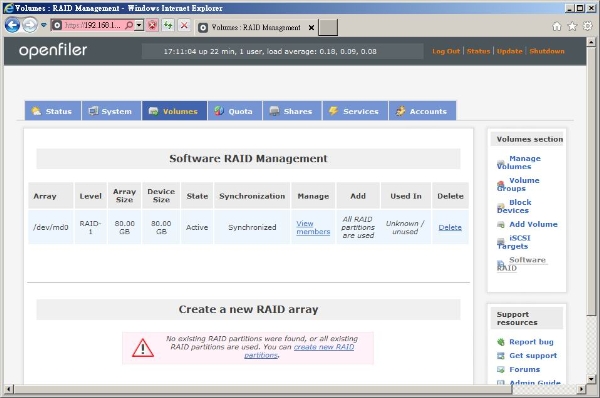

如圖34所示便是完成兩顆硬碟鏡像（RAID 1）設定後的結果頁面。您可以在此隨時選擇刪除它或是檢視它的成員運作狀態。
▲ 圖34 完成磁碟鏡像設定

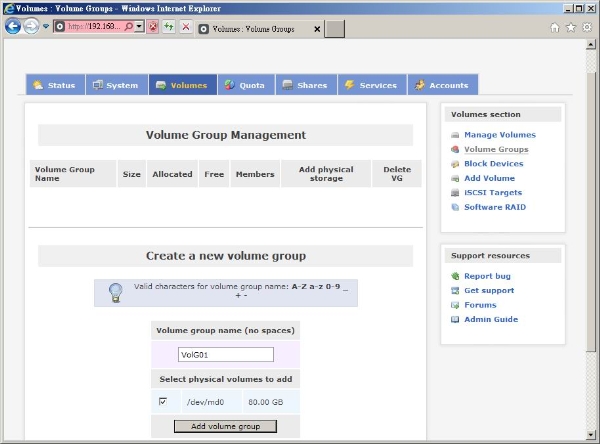

接下來我們必須來建立磁區的群組。請在[Volumes]的頁面中點選[Volume Groups]連結，這時候將會開啟[Create a new volume group]的子頁面，如圖35所示筆者將前面所建立好的md0磁碟陣列設定成VolG01磁區群組，以作為後續iSCSI Target所要提供分享的儲存區。點選[Add volume group]按鈕繼續。
▲ 圖35 建立新磁區群組

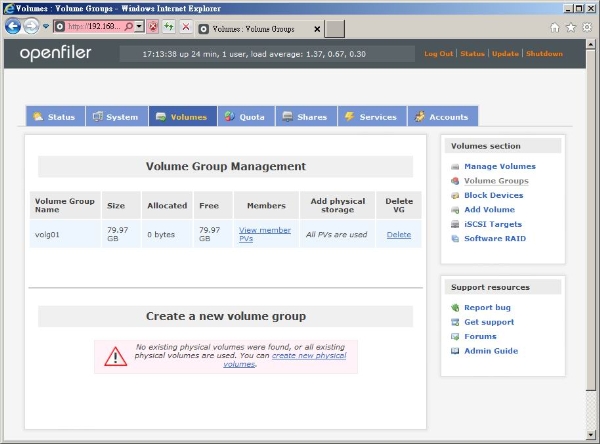

如圖36所示便是完成一個新磁區群組建立的範例，在此您一樣可以點選[View member PVs]連結來檢視磁區群組的成員清單，或是點選[Delete]連結來刪除此磁區群組。
▲ 圖36 完成建立新磁區群組

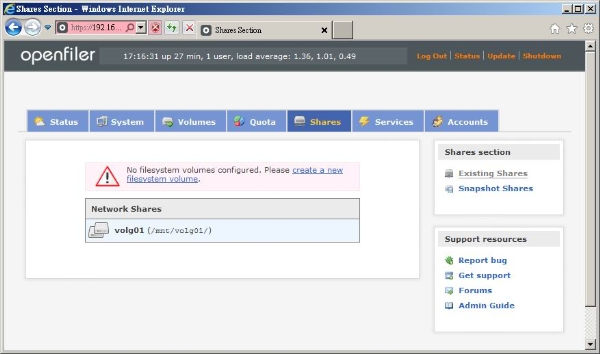

接下來我們必須來建立相關磁區分享連接的設定。首先請點選至[Shares]頁面，此時會出現尚無檔案系統磁區設定的訊息，如圖37所示請點選隨附的[create a new filesystem volume]連結繼續。
▲ 圖37 分享管理

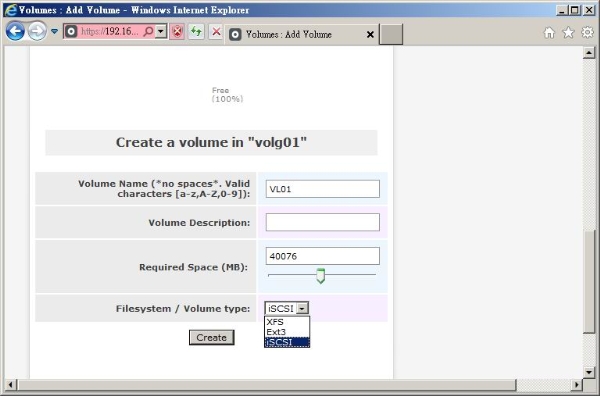

如圖38所示緊接著我們便可以在前面所建立的磁區群組中，來設定一個檔案系統磁區。在此您可以設定所希望從此磁區群組中使用到的空間大小，並且設定檔案系統磁區的類型，在此我們以點選[iSCSI]為例。點選[Create]按鈕即可。
▲ 圖38 建立磁區檔案系統於群組

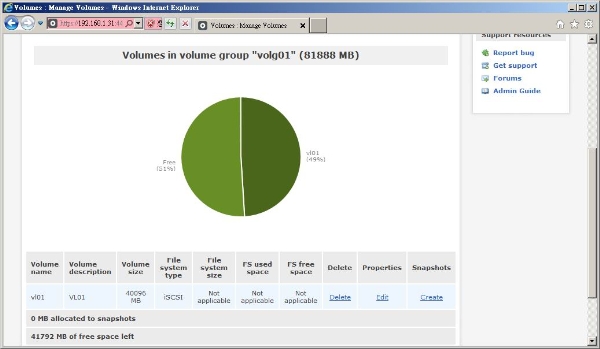

如圖39所示便是成功建立磁區檔案系統於群組內的頁面，在此我們可以從所呈現的圓餅圖知道整個磁區群組已使用於iSCSI檔案系統磁區的空間，我們可以隨時針對這個磁區點選刪除（Delete）、編輯（Edit）、或是建立（Create）快照，有關於磁區快照的應用部分後面將會講解。
▲ 圖39 完成建立磁區檔案系統

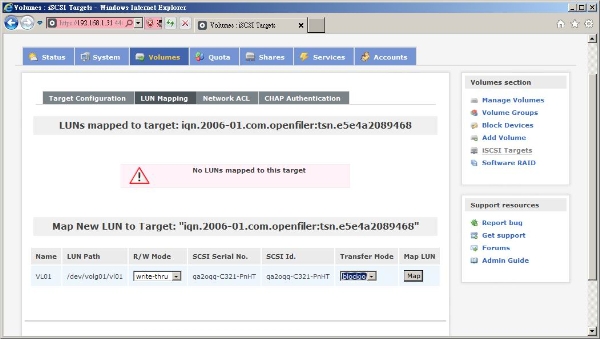

在上述步驟中我們已經完成了一個iSCSI檔案系統磁區分享的建立，接下來我們必須進入到iSCSI Target磁區的配置設定，以作為後續Windows 7與Windows Server 2008 R2的連接。請點選位在[Volumes section]選項中的[iSCSI Targets]連結，然後便可以在如圖40所示的頁面下方中，來設定我們前面所建立的VL01的iSCSI磁區對應。在磁區對應的設定中，可以設定讀寫模式（R/W Mode）以及傳輸模式（Transfer Mode），前者請設定write-thru而後者請設定blockio。點選[Map]按鈕即可。
▲ 圖40 LUN對應設定

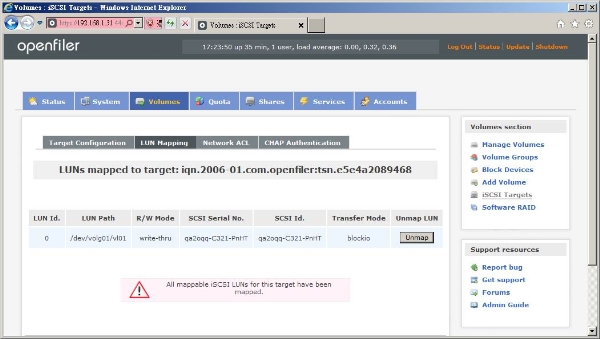

如圖41所示便是完成一個iSCSI磁區分享對應的範例，往後如果不希望此磁區繼續被iSCSI用戶來存取，則可以點選[Unmap]來取消分享。
▲ 圖41 完成LUN對應設定
