Windows與 Linux 儲存管理系統整合實戰(1-3)
iSCSI Software Initiator設定
完成了openfiler伺服器的iSCSI磁區分享配置之後，接下來我們便可以在相同的網路中來找一部Windows 7或Windows Server 2008 R2主機來測

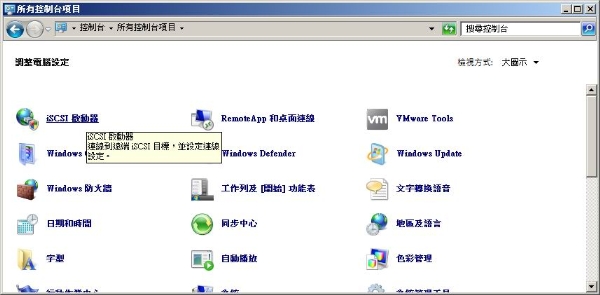

試iSCSI連接，而這部分的設定方法兩種作業系統都是一樣的。請如圖42所示在控制台中連續點選[iSCSI啟動器]項目繼續。



▲ 圖42 Window Server 2008 R2控制台

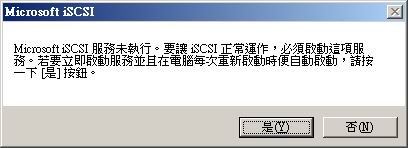

緊接著將會出現如圖43所示的[Microsoft iSCSI]提示訊息，主要是告知我們如果需要長久保持與iSCSI Target伺服器的連接，那麼便需要讓它

以服務的方式在背景執行，如此一來即便電腦因維護或更新而重新開機，也會在開機後自動啟動該服務。請點選[是]繼續。



▲ 圖43 執行iSCSI啟動器

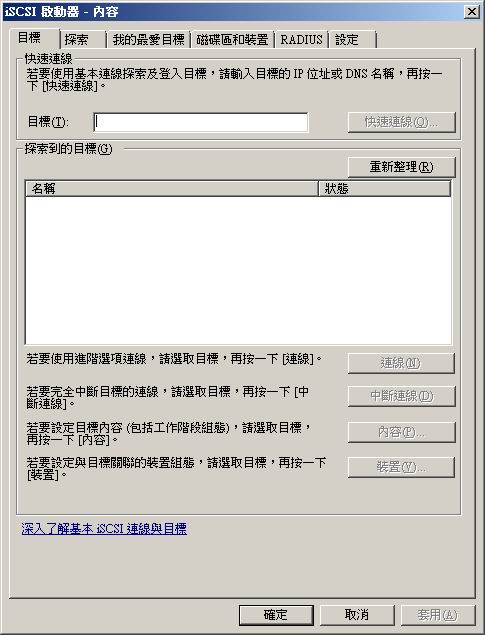

如圖44所示便是iSCSI啟動器的內容設定頁面，請在[目標]的欄位中輸入Openfiler主機的IP位址或完整的DNS名稱，然後點選[快速連線]按鈕即

可。



▲ 圖44 iSCSI啟動器

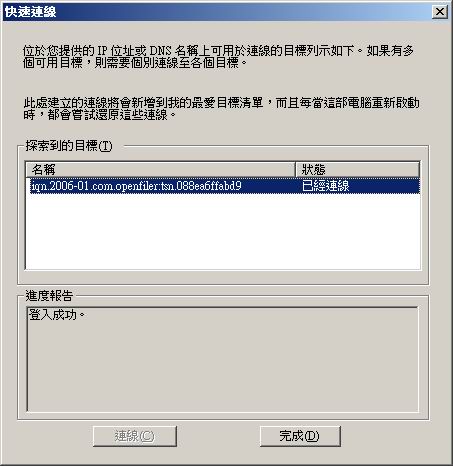

如圖45所示便是成功完成快速連線後的顯示頁面，在此可以看見此Openfiler的iSCSI識別名稱。點選[完成]按鈕。



▲ 圖45 快速連線

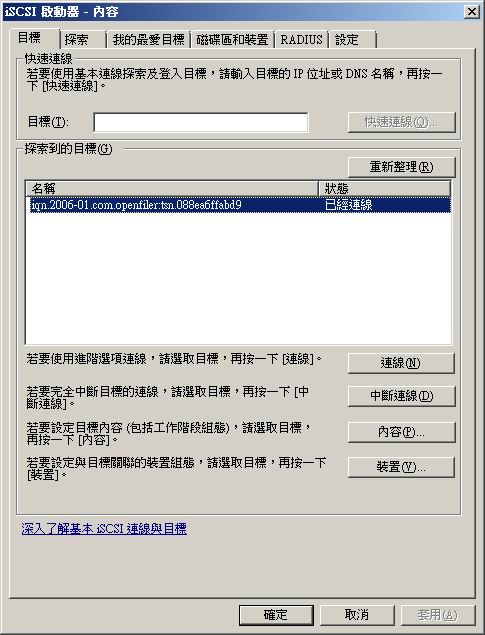

當一部iSCSI的用戶端電腦同時連線多部的iSCSI Target主機之後，其連線清單會呈現在如圖46所示的[探索到的目標]窗格之中，您可以隨時針

對任一連線項目進行[連線]或[中斷連線]的點選。



▲ 圖46 iSCSI啟動器連線管理

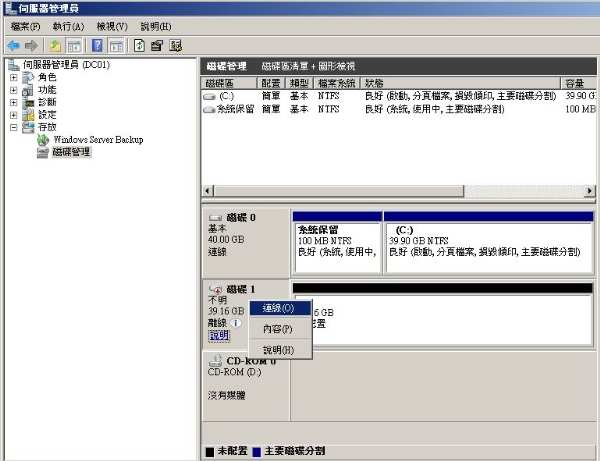

成功完成與iSCSI Target的連線之後，緊接著請從Windows 7或Windows Server 2008 R2主機上開磁碟管理員介面。如圖47所示當我們開啟之後

，在正常情況下一定會看到多了一個磁碟但尚未連線，此時請針對該磁碟項目按下滑鼠右鍵點選[連線]繼續。



▲ 圖47 連接Openfiler的LUN磁碟

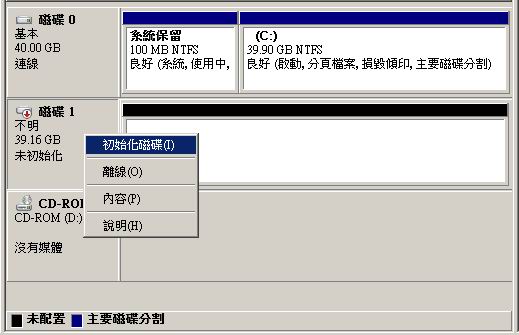

在成功連線來自iSCSI Target的磁碟之後，請再一次按下滑鼠右鍵並且如圖48所示點選[初始化磁碟]繼續。



▲ 圖48 初始化磁碟

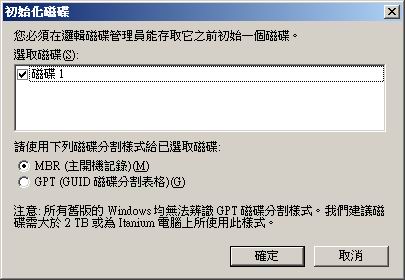

如圖49所示在[初始化磁碟]的頁面中，請勾選唯一的磁碟項目並且可以選擇適當的分割區樣式，在此如果您的分割區小於2TB請選擇MBR樣式即可

，反之則請選擇GPT樣式。點選[確定]繼續。



▲ 圖49 初始化磁碟設定

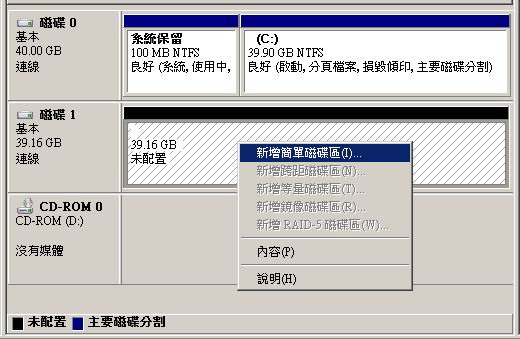

緊接著請如圖50所示，在此未配置的磁區上按下滑鼠右鍵點選[新增簡單磁碟區]繼續。



▲ 圖50 新增簡單磁碟區

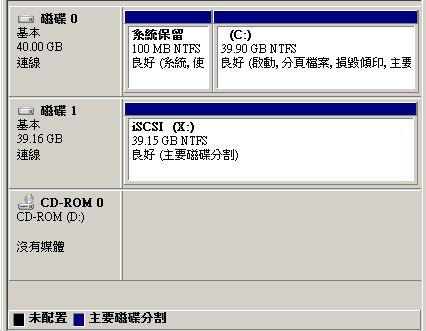

如圖51所示此為配置好簡單磁區的結果，整個設定過程您必須設定檔案系統的類型以及分割區大小與磁碟代號即可。



▲ 圖51 完成iSCSI磁碟建立

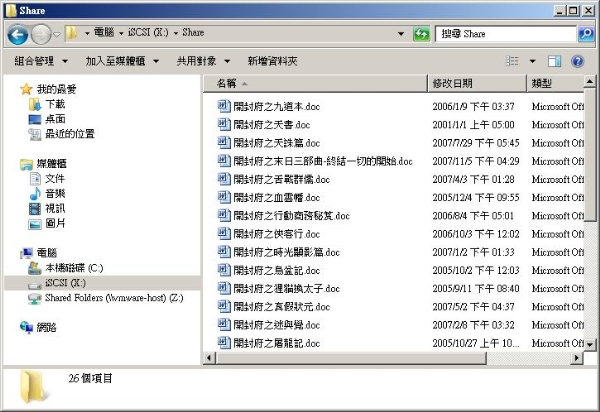

完成了iSCSI磁碟分割區的建立與快速格式化之後，接下來我們便可以在[我的電腦]中看到這個磁碟，如圖52所示您可以嘗試複製一些檔案到這

個磁碟試試，相信您會發現存取的速度就好像在使用本機磁碟一樣。



▲ 圖52 存取iSCSI磁碟




建立磁區備份快照

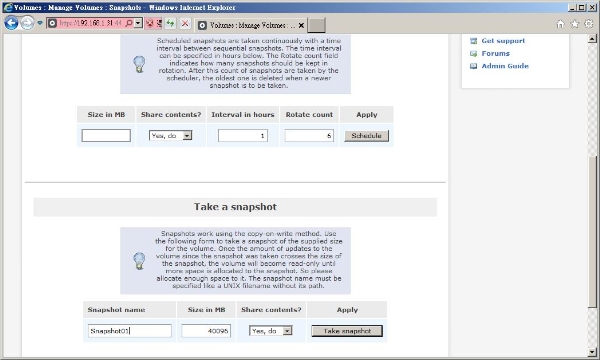

在Openfiler儲存系統的管理功能當中，還有一項相當不錯的功能可以用來備份磁區資料，那就是磁區（Snapshot）的快照功能。這項功能的使

用很簡單，我們只要在檢視磁區的清單時，針對想要進行快照的磁區項目點選位在[Snapshot]欄位中的[Create]連結，便會開啟如圖53所示的頁

面。

在此頁面中您可以選擇建立快照的方式，首先上面為設定循環式的快照，也就是說您可以在設定好快照的容量大小之後，來決定需要相隔幾個小

時來自動建立一次快照，並且可以設定快照的數量限制以及是否要分享在網路上，完成設定之後點選[Schedule]按鈕即可。至於如果只是要臨時

手動建立一個快照，那麼只要在下方設定好快照名稱與大小以及是否分享之後，點選[Take snapshot]按鈕即可。



▲ 圖53 建立磁區快照

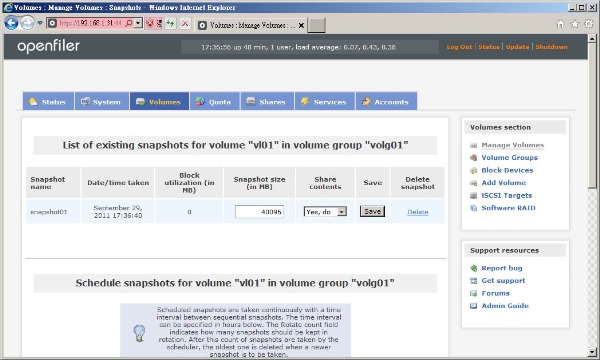

如圖54所示便是完成一個磁區快照建立的範例，您可以隨時在此修改設定之後點選[Save]按鈕來儲存設定即可。



▲ 圖54 完成建立磁區快照

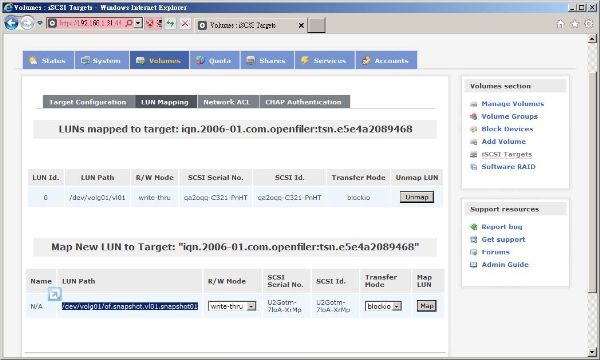

接下來我再回到有關於iSCSI Targets的相關設定，如圖55所示在[LUN Mapping]子頁面中，便可以看到前面我們所建立的磁區快照分享，我們只

要點選[Map]按鈕即可完成分享對應設定，如此一來後續iSCSI用戶端將可以來存取此磁區。



▲ 圖55 LUN之快照磁碟對應

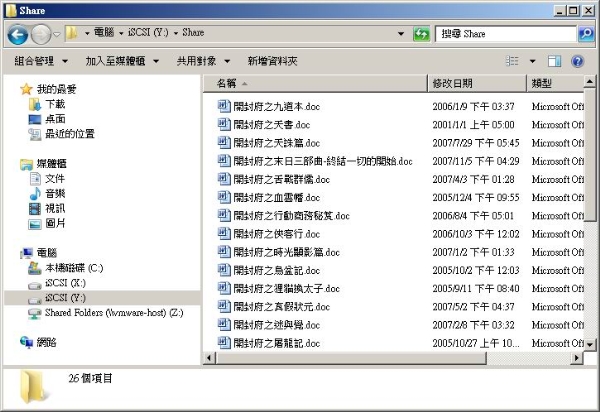

如圖56所示我們可以看到在iSCSI的Windows用戶端上，筆者所分別連接的兩個iSCSI磁碟（X與Y），其中X磁碟即為原始的iSCSI磁區，至於Y磁碟

則是所建立的快照磁碟，因此兩邊的資料理所當然會是一樣的。



▲ 圖56 快照磁碟存取




其它操作與設定

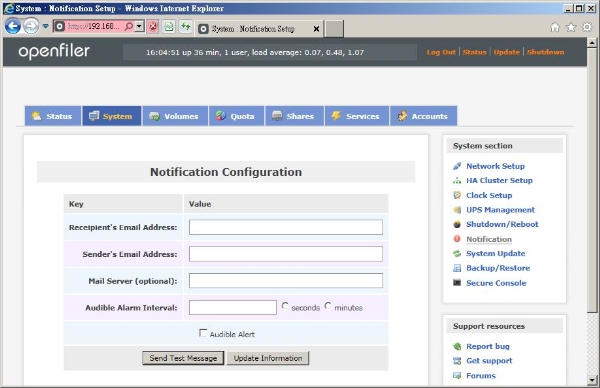

如果您記得Openfiler在運作上如果發生任何警示或失敗可以通知您，那麼您只要在[System]頁面中點選[Notification]連結，然後在此頁面中

分別設定好收件者的E-mail、寄件者的E-mail以及Mail Server的位址即可，其中Mail Server的位址部分如果沒有設定，系統將會使用本機

Sendmail功能來發送通知郵件。至於[Audible Alarm Interval]則可以設定聲音警示的間隔時間，需要的話請同時將Audible Alert項目勾選即

可。完成設定之後請點選[Send Test Message]按鈕來測試E-mail的傳送是否正常，若沒有問題請點選[Update Information]按鈕即可。



▲ 圖57 通知設定

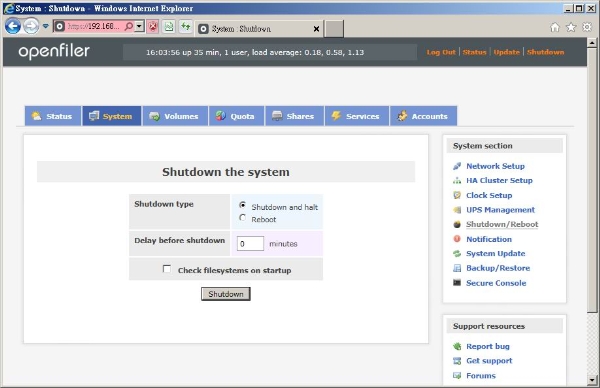

最後我們來了解一下有關於Openfiler正確關機部分的操作。首先請如圖58所示在[System]頁面中點選[Shutdown/Reboot]連結，即可開啟

[Shutdown the system]設定頁面，在此可以決定您是要直接關機還是重開機，並且可以自訂延遲關機的分鐘數，此外如果您希望在下一次開機

時，能夠自動檢查檔案系統是否有問題。完成設定後請點選[Shutdown]按鈕即可。



▲ 圖58 關機設定

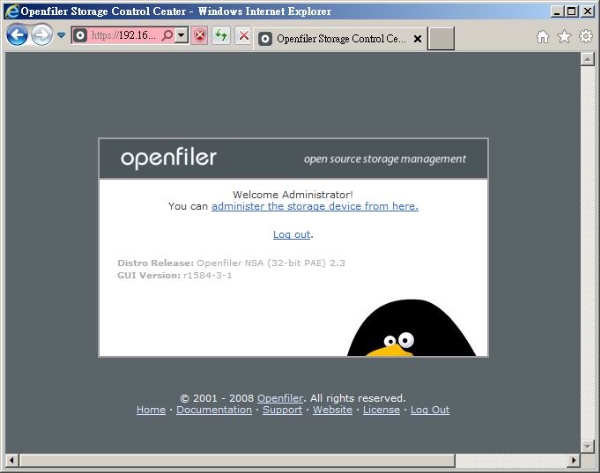

如圖59所示便是成功完成Openfiler關機操作後的顯示頁面，如果前面操作中您是選擇重新啟動，那麼在啟動完畢之後您還可以點選[Administer

the storage device from here]連結來重新回到管理頁面。



▲ 圖59 完成關機




結 論
看完了本文相信您一定會發現，無論是透過Windows Server 2008 R2或Windows7內建的iSCSI Software Initiator，在結合Openfiler的使用下

不僅可以滿足各類儲存管理上的需求，對於許多企業IT部門來說還可以節省掉一大筆的建置成本。
