以微軟iSCSI Software Target建置iSCSI儲存環境(1-2)
Microsoft iSCSI Software Target 組態配置

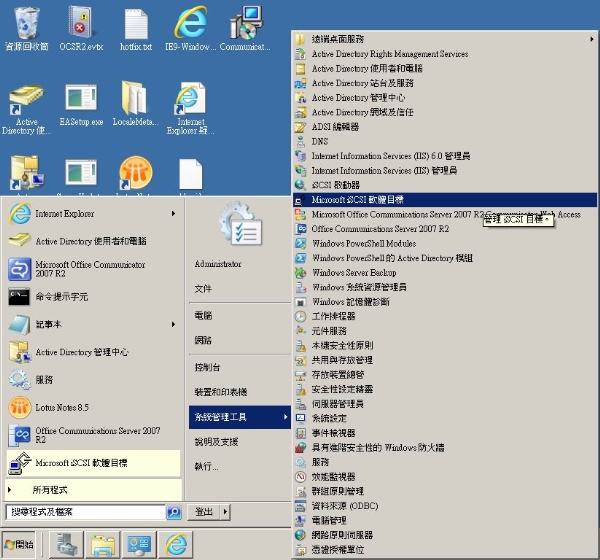

如圖10所示完成安裝之後我們將可以在[開始]\[系統管理工具]下拉選單中看到[Microsoft iSCSI軟體目標]，請點選開啟它繼續。



▲ 圖10 開啟Microsoft iSCSI軟體目標

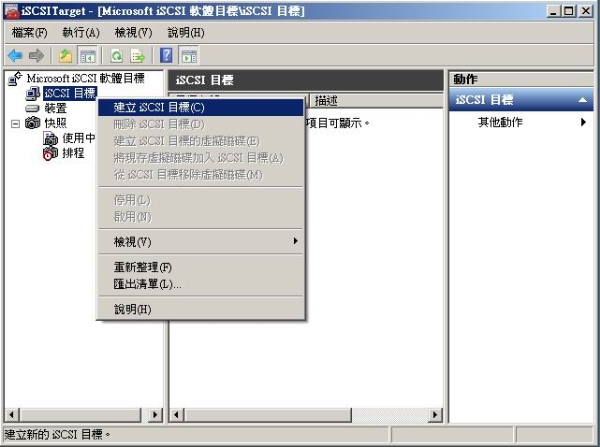

如圖11所示便是[Microsoft iSCSI軟體目標]的管理界面，請在[iSCSI目標]節點上按下滑鼠右鍵點選[建立iSCSI目標]繼續。



▲ 圖11 iSCSI Target管理介面

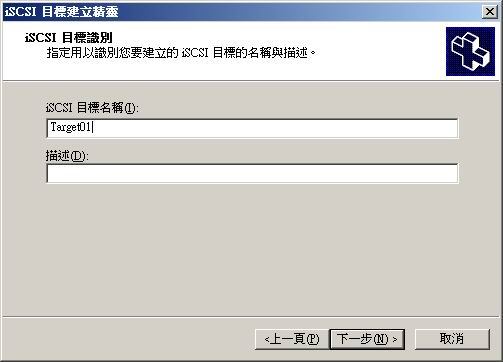

接著在如圖12所示的[iSCSI目標識別]頁面中，請輸入一個唯一的識別名稱，如果往後要建立多部的iSCSI Target則建議您一併填寫[描述]欄位。點選[下一步]繼續。



▲ 圖12 設定iSCSI目標識別

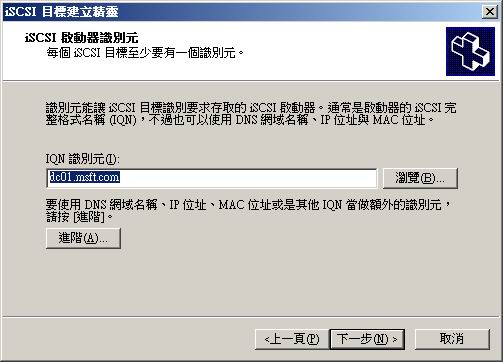

在如圖13所示的[iSCSI啟動器識別元]頁面中，您可以直接輸入IQN專屬的識別元表示方式，但如果想要以IP或FQDN方式來提供識別與連線，則必須點選[進階]按鈕來設定，關於這部分後續仍可以回來編輯。點選[下一步]繼續。



▲ 圖13 iSCSI啟動器識別元

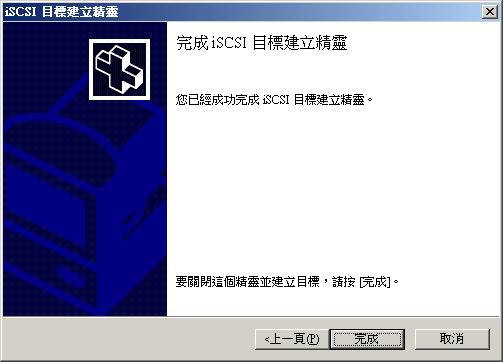

如圖14所示請點選[完成]按鈕繼續。



▲ 圖14 完成iSCSI目標建立

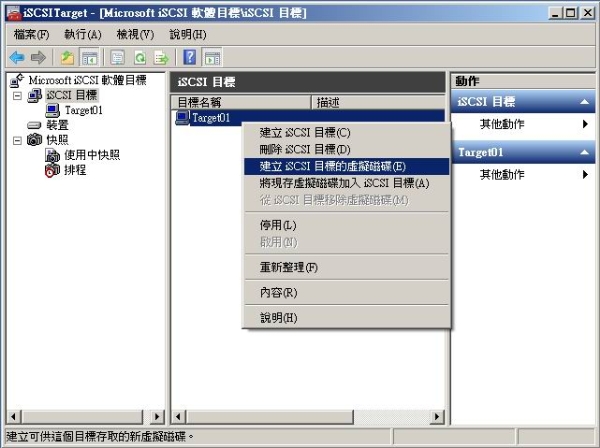

緊接著我們可以在所建立的iSCSI目標項目上，如圖15所示按下滑鼠右鍵點選[建立iSCSI目標的虛擬磁碟]繼續。



▲ 圖15 建立iSCSI目標的虛擬磁碟

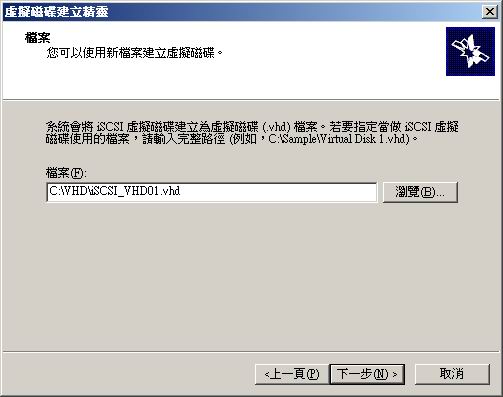

在開啟[虛擬磁碟建立精靈]之後，如圖16所示首先請點選[瀏覽]按鈕來設定虛擬磁碟檔案的儲存位置。點選[下一步]繼續。



▲ 圖16 虛擬磁碟建立精靈

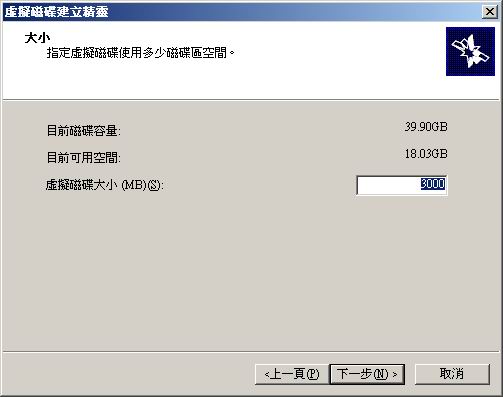

如圖17所示在[大小]的頁面中，請輸入所要設定的虛擬磁碟大小。點選[下一步]繼續。



▲ 圖17 虛擬磁碟大小設定

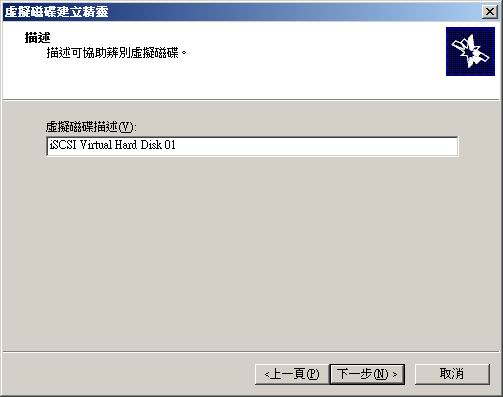

如圖18所示請在此頁面中輸入針對此虛擬磁碟的簡單描述。點選[下一步]繼續。



▲ 圖18 描述設定

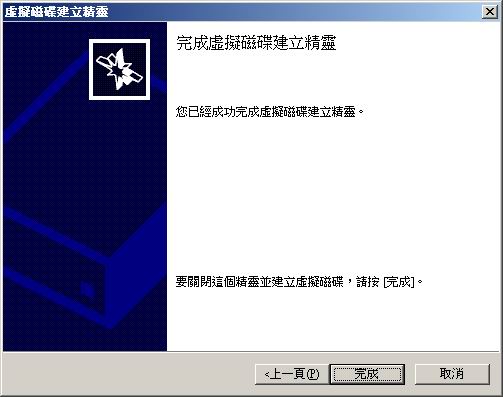

如圖19所示便是成功建立虛擬磁碟的顯示頁面，點選[完成]即可。



▲ 圖19 完成虛擬磁碟建立

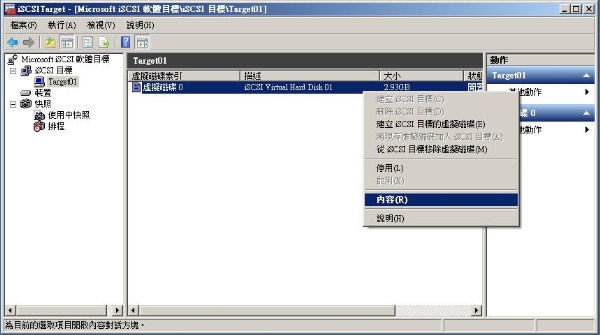

完成了虛擬磁碟的建立之後，請如圖20所示在所建立的虛擬磁碟項目上按下滑鼠右鍵點選[內容]繼續。



▲ 圖20 開啟虛擬磁碟內容

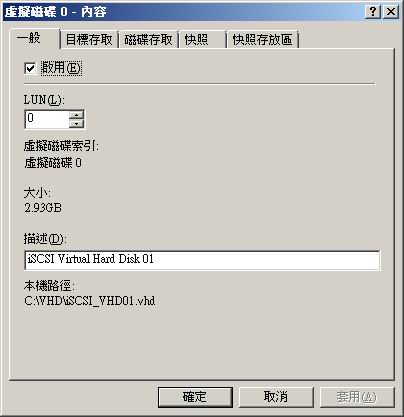

首先如圖21所示在虛擬磁碟[一般]頁面中，我們可以控制是否要啟用此虛擬磁碟並且可以設定它LUN（Logical Unit Number）的編號，您可以建立數個LUN來提供不同儲存管理的連接需求。



▲ 圖21 一般設定

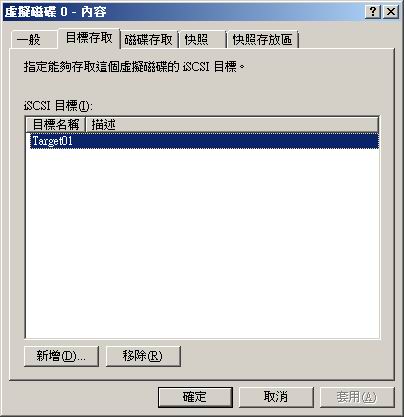

如圖22所示在[目標存取]的頁面中，則可以設定此虛擬磁碟所屬的iSCSI Target有哪一些，請透過[新增]與[移除]來完成。



▲ 圖22 目標存取

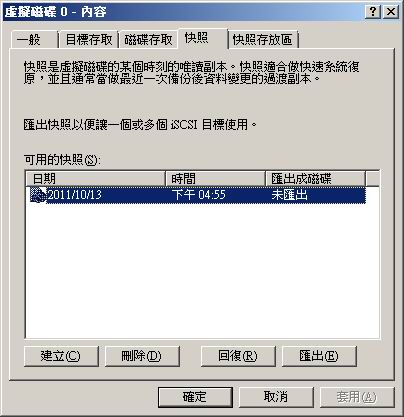

如圖23所示在[快照]的頁面中，我們可以在此以手動方式建立虛擬磁碟備份，必要時還可以對於指定時間點的快照進行回復，或是將它會出成磁碟。關於虛擬磁碟快照的使用，後面我們將會進一步介紹結合排程設定技巧。



▲ 圖23 快照管理

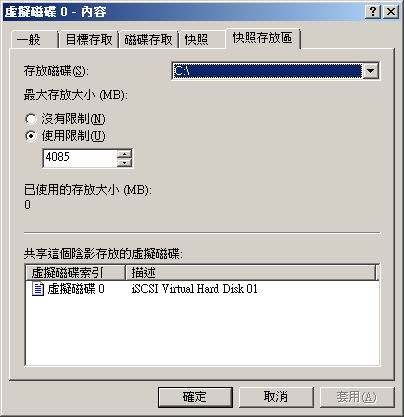

如圖24所示在[快照存放區]的頁面中，我們可以進一步設定快照備份檔案的存放磁碟，以及設定最大的存放大小（MB）。



▲ 圖24 快照存放區

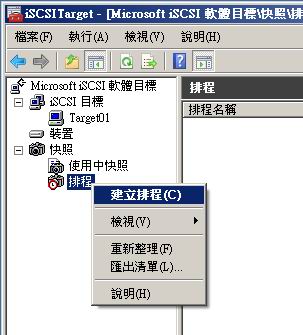

接下來我們要來建立虛擬磁碟的快照排程，請如圖25所示在[快照]\[排程]節點上按下滑鼠右鍵點選[建立排程]繼續。



▲ 圖25 建立排程

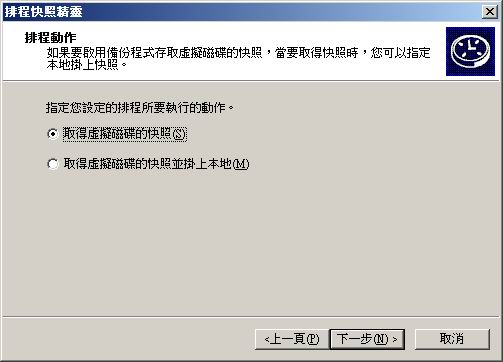

接著將會開啟[排程快照精靈]，請如圖26所示在[排程動作]的頁面中選擇[取得虛擬磁碟的快照]並且點選[下一步]繼續。



▲ 圖26 排程動作

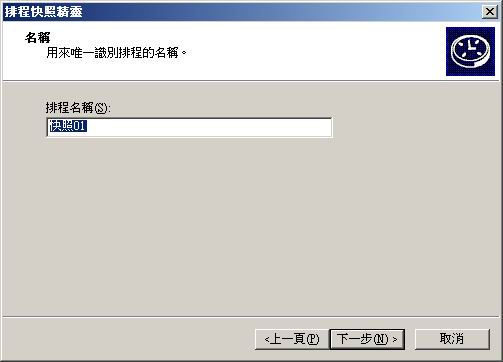

接著在如圖27所示的[名稱]頁面中，請輸入一個新的排程名稱，點選[下一步]繼續。



▲ 圖27 排程名稱

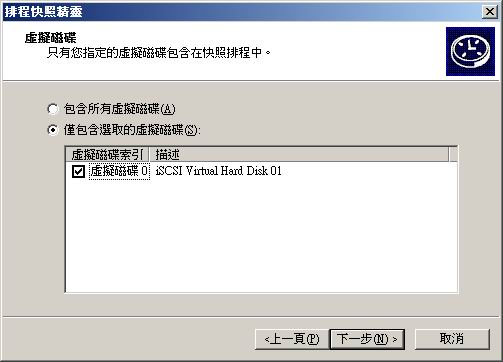

在如圖28[虛擬磁碟]的頁面中，請選取[僅包含選取的虛擬磁碟]，然後勾選下方清單中任一個我們所建立過的虛擬磁碟。點選[下一步]繼續。



▲ 圖28 指定虛擬磁碟

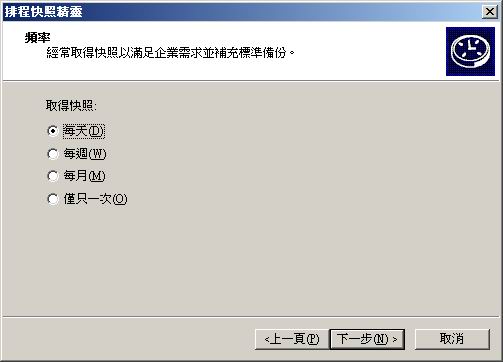

在如圖29所示的[頻率]頁面中，我們可以設定取得快照的頻率，在此建議選擇[每天]。點選[下一步]繼續。



▲ 圖29 頻率設定

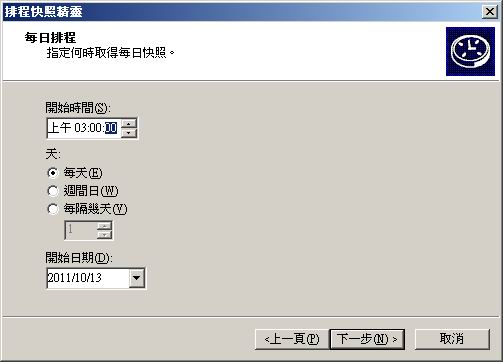

緊接在如圖30所示的[每日排程]頁面中，我們便可以設定每日執行快照的時間點，以及設定一個開始的日期。點選[下一步]繼續。



▲ 圖30 每日排程設定

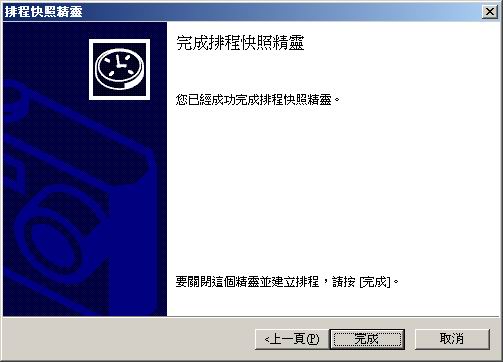

在如圖31所示的[完成排程快照精靈]的頁面中請點選[完成]即可。



▲ 圖31 完成排程快照設定

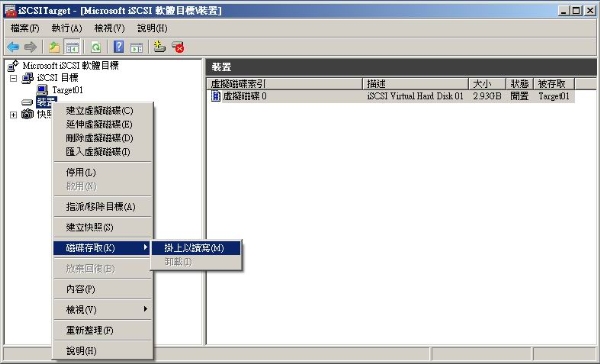

接下來我們必須把前面步驟中所建立的虛擬磁碟掛載上去，如此一來後續的iSCSI啟動器才能夠正常來存取。請如圖32所示在[裝置]的節點上，按下滑鼠右鍵點選[磁碟存取]\[掛上以讀寫]繼續。



▲ 圖32 掛載磁碟



如圖33所示便是成功掛載虛擬磁碟後的顯示訊息，點選[確定]即可。



▲ 圖33 成功掛載磁碟
