以微軟iSCSI Software Target建置iSCSI儲存環境(1-3)
安裝iSCSI名稱伺服器

iSNS（Internet Storage Name Server）是一個關於裝置搜尋的通訊協定，並且已通過IETF組織的認證，它提供了針對在IP網路中儲存裝置的資源搜尋服務，透過此服務的安裝後，可得知在指定的網域中有哪一些Initiator與Target的存在，在過去的Windows Server版本中是必須額外下載與安裝的，但在Windows Server 2008 R2中則是直接內建於[功能]的管理中。

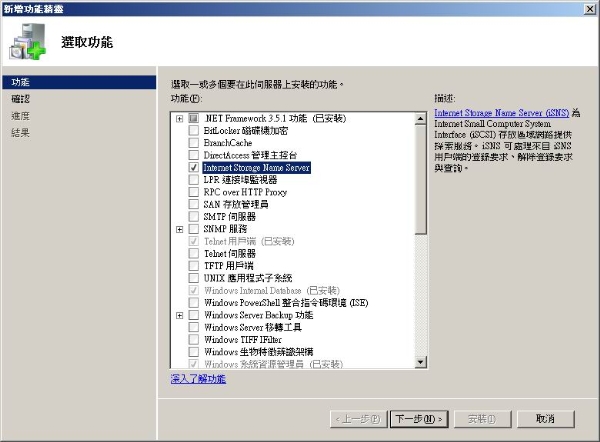

想要在Windows Server 2008 R2中安裝iSNS，只要在[伺服器管理員]介面的[功能]節點上點選[新增功能]連結，便會開啟如圖34所示的[選取功能]頁面，請將[Internet Storage Name Server]項目勾選並且點選[下一步]繼續。



▲ 圖34 安裝iSCSI名稱伺服器

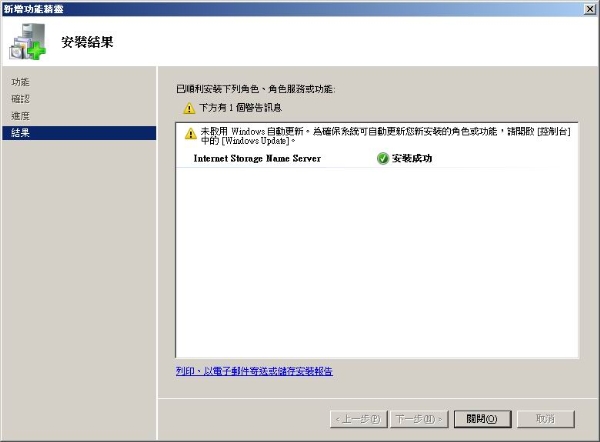

如圖35所示便是成功完成iSNS功能的安裝，請點選[關閉]按鈕繼續。



▲ 圖35 完成安裝

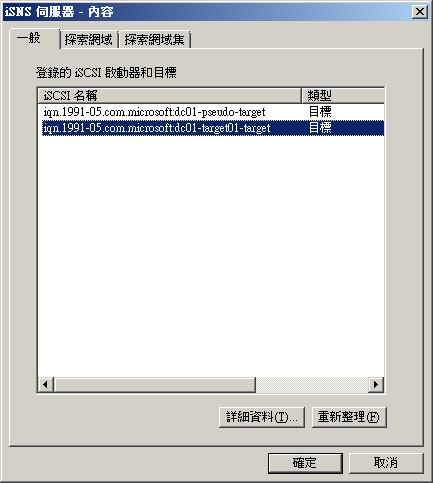

完成iSNS安裝之後您將可以在[系統管理工具]選單中來開啟它，如圖36所示便是在[一般]頁面中所偵測到的iSCSI網路清單。關於這部分的顯示還必須搭配iSCSI Target與iSCSI啟動器的指向設定才能夠完整顯示。



▲ 圖36 iSNS伺服器內容

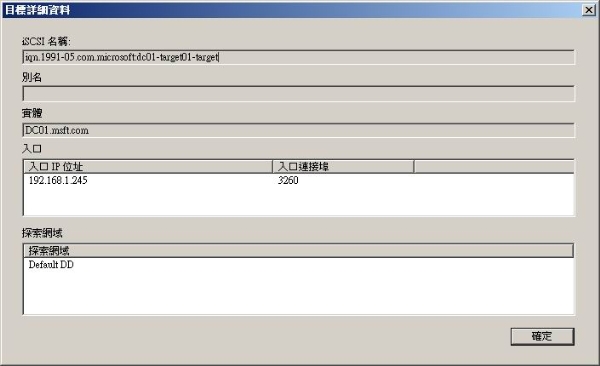

在上一步驟中我們可以針對任一所偵測到的iSCSI網路節點點選[詳細資料]，將會開啟如圖37所示的顯示頁面，在此可以檢視到此Target的IP位址與相對的通訊埠號碼。



▲ 圖37 目標詳細資料

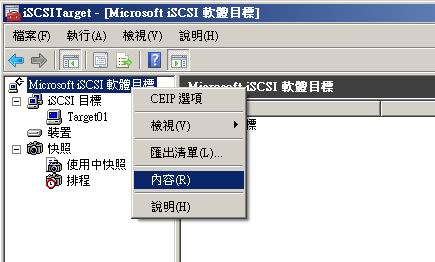

接下來讓我們來看看如何針對iSCSI Target設定iSNS的指向。首先請如圖38所示，在[Microsoft iSCSI軟體目標]節點上按下滑鼠右鍵點選[內容]繼續。



▲ 圖38 內容設定

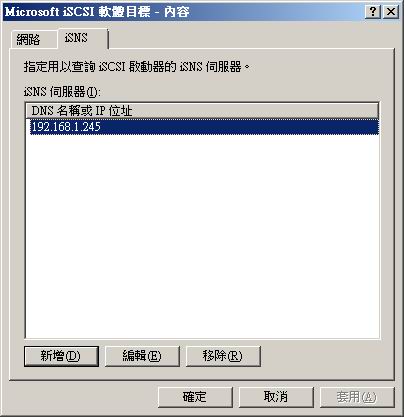

如圖39所示請在[iSNS]頁面中，點選[新增]按鈕來加入iSNS的IP位址或FQDN網址，如此一來之後在iSNS主機介面中便可以看到此Target，而之後的iSCSI啟動器只要也完成此設定，同樣也能夠在iSNS主機上被看見。完成設定點選[確定] 。


▲ 圖39 iSNS連接設定




Target內容設定

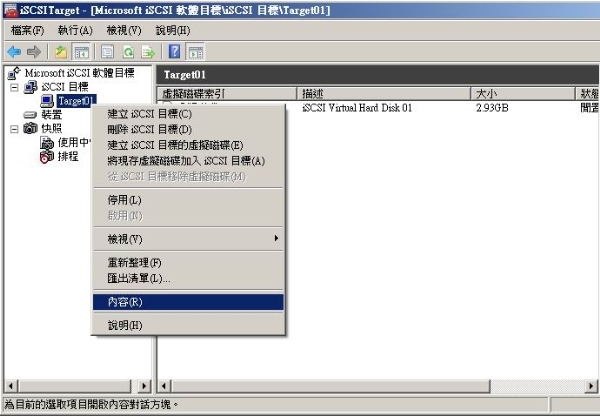

接下來讓我們來看看在Target的基本系統設定中有哪一些是可以進行變更的。請如圖40所示在[iSCSI目標]節點下，針對所要設定的目標節點按下滑鼠右鍵點選[內容]繼續。



▲ 圖40 開啟Target內容

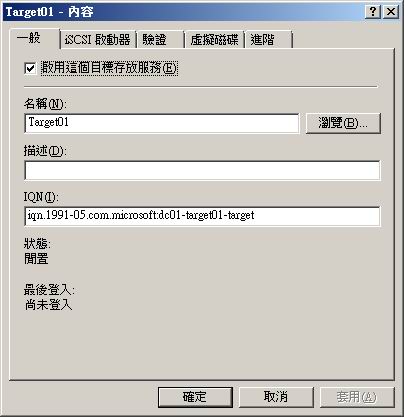

如圖41所示首先在[一般]的頁面中，可以決定是否要啟用這個目標服務，如果這個目標目前正在維護中則可以暫時取消勾選。接著可以修改成自訂的IQN字串。



▲ 圖41 Target一般設定

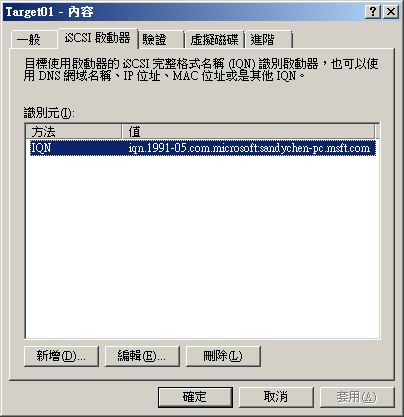

接著在如圖42所示的[iSCSI啟動器]頁面中，則可以透過[新增]按鈕來加入能夠連接此目標的iSCSI啟動器。



▲ 圖42 iSCSI啟動器設定

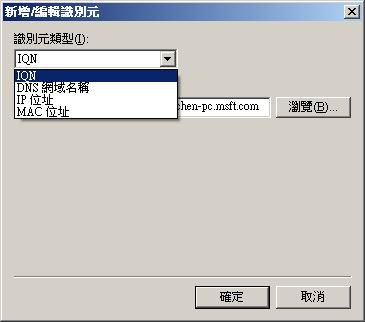

當我們點選[新增]按鈕時將會開啟如圖43所示的頁面，您可以在[識別元類型]下拉選單中選擇要設定的類型，若為了簡單管理這一些啟動器，建議您不妨選擇[DNS網域名稱] 。



▲ 圖43 新增或編輯識別元

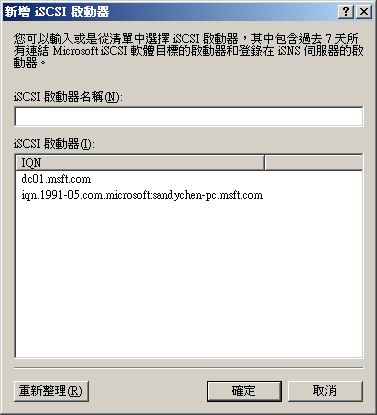

如圖44所示在[新增iSCSI啟動器]頁面中，我們可以看到筆者所新增的兩種不同類型的iSCSI啟動器。



▲ 圖44 新增iSCSI啟動器

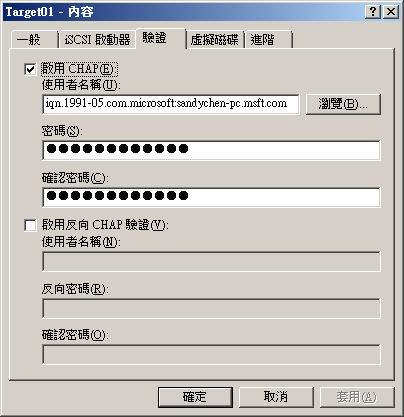

接著在如圖45[驗證]的頁面中，為了連接時的安全性起見，建議您將[啟用CHAP]設定勾選，並且輸入連線驗證時的密碼以作為基本保護，關於此設定在之後所有要連接的iSCSI啟動器同樣都必須輸入。



▲ 圖45 驗證設定




Windows 7 – iSCSI啟動器連接管理

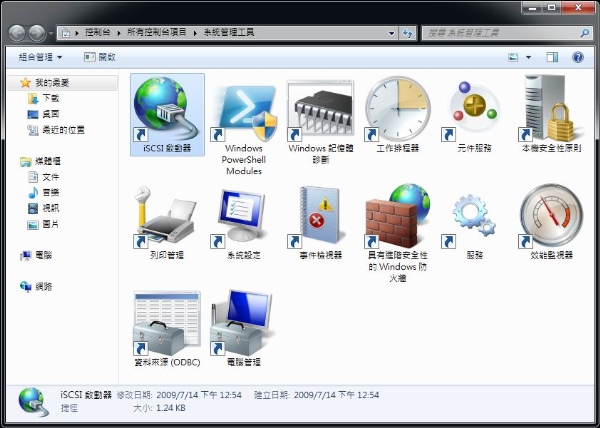

完成了整個iSCSI Target的組態配置之後，接下來我們要來到Windows 7端的iSCSI啟動器上來進行連接與存取。如圖46所示，請在如圖所示的[控制台]\[系統管理工具]頁面中點選[iSCSI啟動器]繼續。



▲ 圖46 系統管理工具

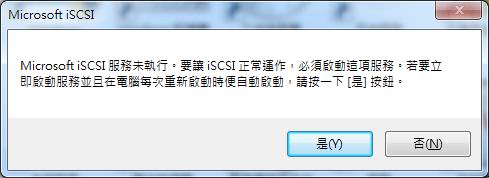

第一次執行時將會出現如圖47所示的[Microsoft iSCSI]提示訊息，如果想要讓每一次電腦開機時自動啟動請點選[是]即可。



▲ 圖47 提示訊息

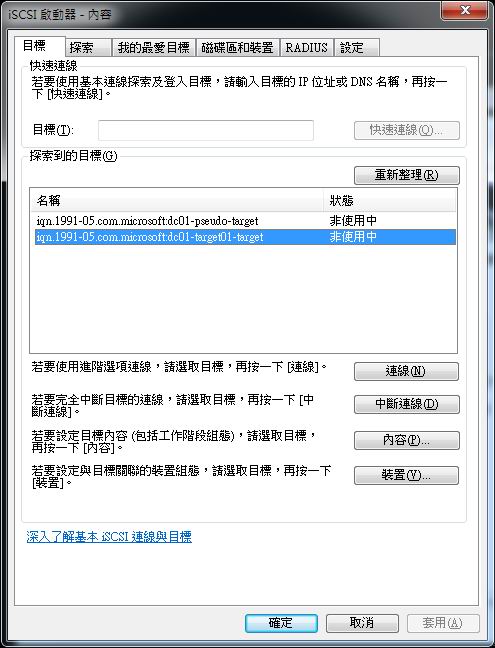

如圖48所示在[iSCSI啟動器-內容]的[目標]頁面中，首先您可以直接輸入目標的位址來點選[快速連線]按鈕，此外如果有結合iSNS伺服器的使用，則可以在[探索到的目標]清單中來選取並且點選[連線]即可。



▲ 圖48 目標設定

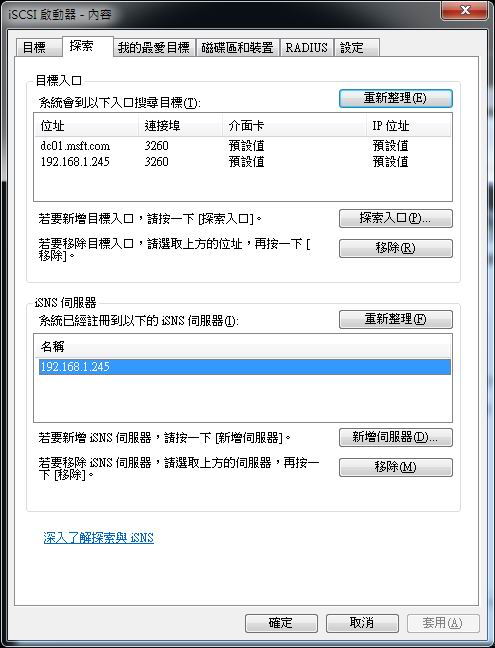

接著在如圖49所示的[探索]頁面中，則可以手動點選[探索入口]按鈕來加入多個iSCSI Target的入口。至於iSNS伺服器的指向設定，則可以點選頁面最下方的[新增伺服器]或[移除]按鈕來管理即可。



▲ 圖49 探索設定

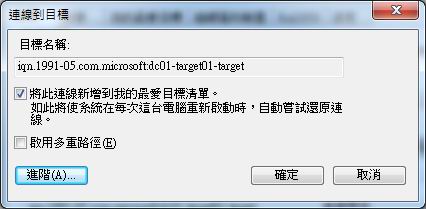

當我們回到[目標]頁面中針對任一iSCSI Target進行連線時，將會出現如圖50所示的[連線到目標]的頁面。請點選[進階]按鈕繼續。



▲ 圖50 連線到目標

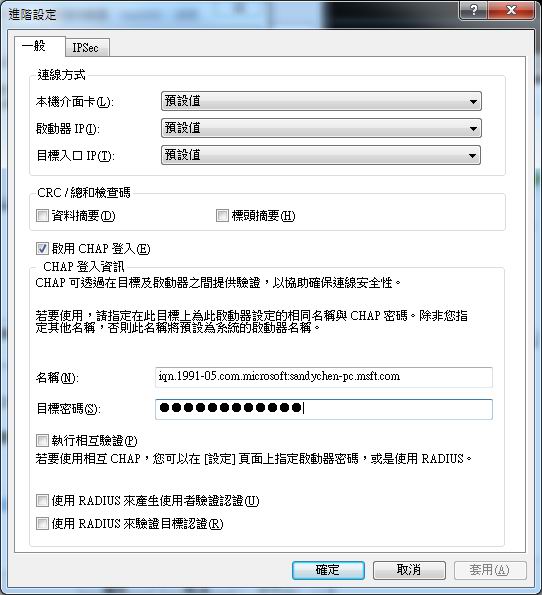

如圖51所示在[一般]的頁面中，原則上連線方式區域中的三項設定都是不需要修改，除非您想要指定採用本機特定的網路介面與IP位址。請將[啟用CHAP登入]項目勾選，然後輸入在前面步驟中iSCSI目標所設定的相對密碼。點選[確定]完成設定。



▲ 圖51 進階設定

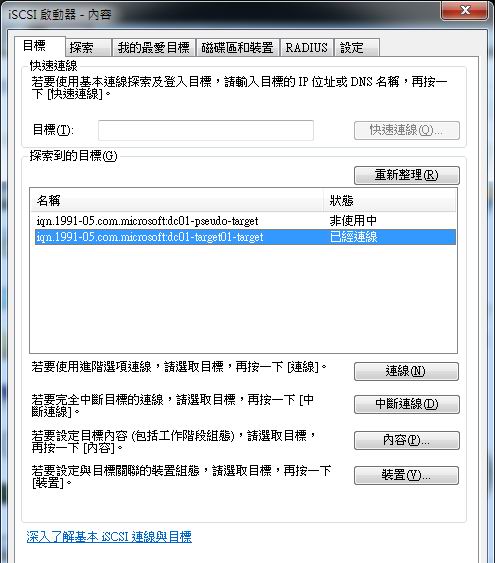

如圖52所示便可以看到在[目標]的頁面中，已經成功連線了指定的iSCSI目標。若需要停止連線只要點選[中斷連線]即可。



▲ 圖52 連線狀態檢視

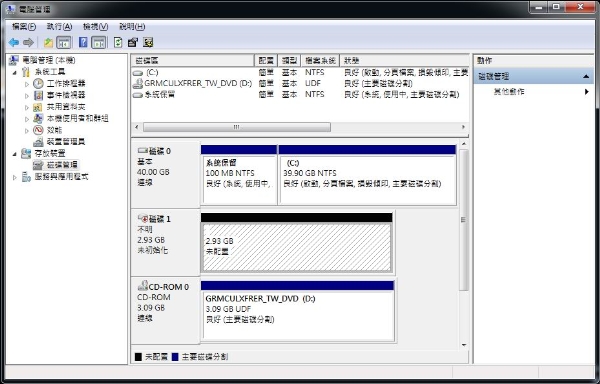

最後我們便可以來到[電腦管理]的介面中，點選位在[存放裝置]\[磁碟管理]的節點。如圖53所示在此頁面中，我們便可以看到多出了一個未連接的磁碟機，我們只要針對此磁碟進行初始化與格式化後，便可以開始如本機磁碟一樣來存取。



▲ 圖53 磁碟連接管理




結 論
您可以將本文所介紹的iSCSI Software Target儲存管理功能，結合內建檔案伺服器資源管理員（FSRM）來使用，如此一來不僅可以讓用戶端人員享有高效能的儲存環境，還可以讓檔案管理的作業藉由彈性配額的設定、自動分類的管理、篩選管理等功能，來使得企業檔案資源的整體管理運作達到最佳化。
