多執行緒控制技巧
生產線模式的多執行緒應用
文／圖 吳剛志．責任編輯／洪羿漣

要運用到多核心CPU的運算能力，最普遍的方法就是把工作切成多個獨立的小工作，指派給不同的執行緒(或是交給執行緒集區處理)執行，來提升整體的效能。但是複雜的工作並無法切割成獨立的小工作，一定要照順序執行。本文會介紹另一種「管線(Pipeline)」的設計方式，就像工廠的生產線一樣，能把一連串相依的工作交給多個執行緒個別執行，一樣能提升效能。

---

要開發多執行緒程式最大的障礙，一種是開發跟除錯的困難，另一種是很多程式本質上就很難切成多執行緒來增加效能。這時必需用另外的設計模式來解決這個問題。這次的範例程式延續上一篇[執行緒集區] 的例子：批次處理大量照片。只不過我們把需求調整一下，這次的要求是把每張照片(*.JPG)轉成縮圖(*.PNG)後，最後還要把所有的照片檔再壓縮成一個ZIP壓縮檔。
這個範例會碰到的障礙是：處理縮圖及壓縮ZIP檔都是需要大量CPU運算能力的動作，不過ZIP的壓縮動作，一定得等前面的縮圖處理完成後才能開工，而且壓成ZIP的部份不能像縮圖一樣切成多個執行緒同時進行，這樣的程式要能在多核心CPU系統下發揮效能，是設計上的一大挑戰。在大部份的情況下，工作都是有先後順序的。之前介紹的執行序集區，對這類的問題就起不了作用，因此本文提出另一種切割方式，能在這種情況下運用多執行緒：生產線。

生產線的運作模式

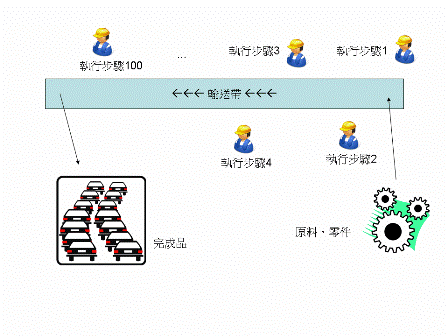

生產線的運作模式，是源自當年福特汽車廠用來大量生產汽車的作法。在開始寫程式前，我們先來瞭解它的運作方式。生產汽車是件很複雜的工作，整個過程有很多步驟，在輸送帶上每個步驟都有負責的人員，依序完成他的步驟，那麼當零件走到輸送帶的末端，車子就完成了。我們先來看看這張說明生產線運作方式的概念圖(圖1)。

圖1：生產線的運作概念圖。

假設生產一量車子要100小時，整個生產線把它平分成100個步驟，則每個步驟只要花費1小時。每個步驟完成之後，輸送帶會把半成品帶到下一個步驟，直到完成為止。

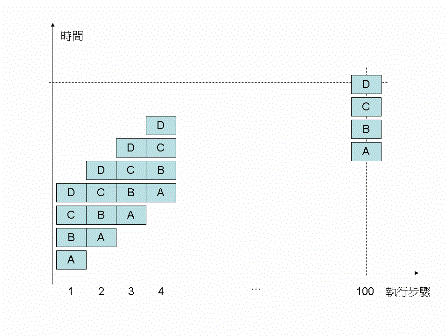

如果生產線只生產一台車子，是沒有任何好處的。如果生產線持續運作，結果就不一樣了。來看看每個步驟跟時間的關係圖(圖2)。

圖2：生產線的步驟與時間的關係圖。

扣掉一開始，後面階段還沒動起來的部份，每一個週期過了，都會有一輛車子完成。用上面的例子來看，每一個小時就可以完成一輛車。
這種模式的好處是簡單，而且容易實作。因為它是用生產線的模式，按照順序進行，因此一個大的工作很容易切割，因為不再有每個小工作必需能獨立運作的限制。生產線的步驟切的越細，則階段的週期就越短，相對的效率就越高。前面的例子每個小時就能完成一輛車，如果我們重新設計生產線，規劃為500個階段，則每個階段只需要12分鐘就能完成，換句話說最後每12分鐘就能生產一輛車，效率提升了500倍！

下一步─開始寫CODE

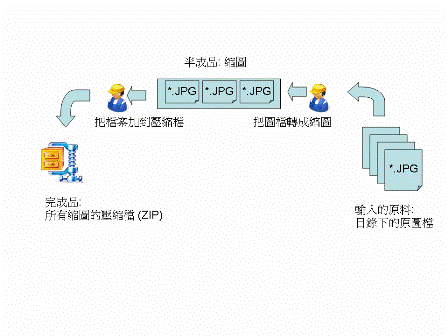

生產線的方法，特點就是能夠視情況需要，拉長生產線的階段，就能提高生產速度。概念暫時先介紹到這裡。我們回過頭來看看，這樣的工作安排方式能夠怎麼替我們解決問題? 這次的範例，我們該怎樣把它套用在生產線的模式？如圖3。

圖3：處理圖檔及壓縮作業的工廠意示圖。


圖4：沒有使用生產線的步驟及時間關係圖。


圖5：使用生產線的步驟及時間關係圖。

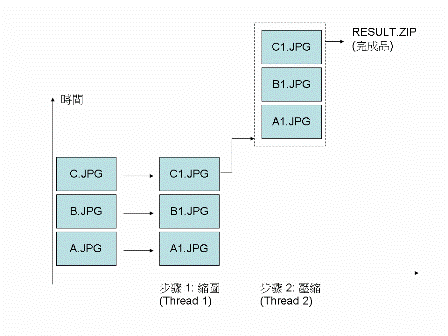

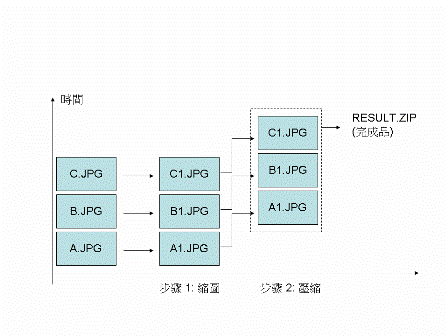

接下來看看程式的兩個階段與時間的關係圖。圖4是未採用生產線模式，而圖5則是採用生產線的方式，每個階段都由一個專用的執行緒來負責。可以看到因為採用生產線，所以兩個步驟在時間上就有部份重疊了，整體工作完成的時間少了一半。

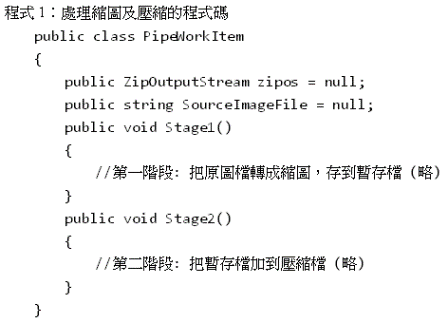

程式的部份，先看看「MakeThumbPipeWorkItem」這類別怎麼把工作切成兩個階段，如程式1。接下來來看看生產線如何依序執行這一連串的工作，如程式2。

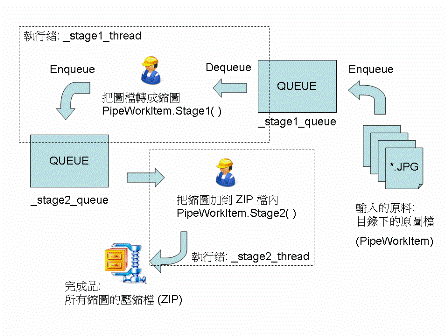

程式的邏輯並不難。調整一下原圖3的內容，這次直接把程式用到的資料結構跟類別直接標上去，如圖6。

圖6：生產線的程式流程圖。

概念上每個階段是靠輸送帶，把半成品從上一階段送到下一階段。程式實作則是用佇列(Queue)來扮演兩個階段之間的輸送帶。原料(原圖檔)會包裝成PipeWorkItem物件，送到_stage1_queue，而_stage1_thread執行緒會不斷的把_stage1_queue裡的PipeWorkItem取出，執行完它的階段作業Stage1()之後，把半成品放到送到Stage2的佇列「_stage2_queue」。同樣的_stage2_thread執行緒也會不斷的把_stage2_queue內的PipeWorkItem取出執行Stage2( )。所有的PipeWorkItem都執行完畢之後，程式就完成它的任務了。而階段之間就靠ManualResetEvent: _notify_stage2來同步。必要時階段2會閒置，直到階段1通知它有新的工作才會醒過來。

執行結果及效能
先來看看執行的效率。為了做對照組，我特別準備了沒有採用執行緒的版本，要來看看兩者之間效能的差異。執行的環境及結果如下：
●作業系統：Vista SP1 (x64) 英文版。
●硬體配備：4核心CPU (Intel Q9300) + 8GB RAM。
●沒有採用執行緒的版本：執行共花掉了252.6秒；CPU使用率為25%~28%。
●採用生產線模式的版本：執行共花掉了164.6秒；CPU使用率為40%~45%。
效率有明顯的改善，約提升為1.5倍。為什麼執行的效率沒有如預期的變成一倍？這顯示了這種模式的第一個缺點：因為整個生產的過程是連續的，任何一個步驟耽誤了時間，則後面的步驟就會全部往後延。舉例來說，第一階段生產過慢，則第二階段沒事做就會閒置，反過來第一階段生產過快，半成品都會卡在_stage2_queue裡面，第二階段會來不及消化這些工作量，最後的影響就是效能的降低。

效能的改善
要最佳化整體效能的話，就要想辦法讓整個生產線流暢一點，不要發生效能的瓶頸，否則整個生產線會卡在最慢的那個階段。我們在執行Stage2的部份加上記時的物件(Stopwatch)，來觀察看看Stage2是否有效能的問題。
很明顯的，看來壓縮ZIP的速度比處理縮圖還快，所以Stage2每處理完一個縮圖，都得閒置約400 msec後才等的到下一個工作，因此要調整的是在第一階段。改善的方法，不外乎是把第一階段再切成更小的步驟，不過從程式碼看來，已經沒有什麼地方可以切了。另一種方法，則是加派人手，多一組人馬來加快第一階段的作業，用兩倍的人力來處理第一階段，而第二階段效能比較好，繼續維持一組人馬負責就好。

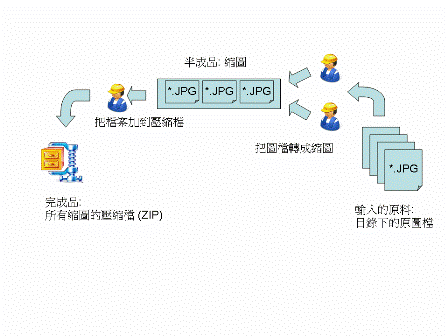

再來看看調整過的程式碼如程式3，我們在第一階段加派人馬，多了一條專用的執行緒，因此原圖要調整成圖7。




圖7：第一階段加派人力。

修改過後，Stage2果然忙碌許多，除了偶爾的幾次閒置之外(閒置時間也不長，都在100 msec之內)，其它都是忙碌的不停工作。當然修正的過程中，一樣要注意是否有ThreadSafe的問題，除了修改為一步驟多執行緒之外，也加上了lock鎖定，以確保程式碼是ThreadSafe的。修改過後的程式，執行共花掉了101.9秒，CPU使用率約為70%~74%。
讀者也許會發現，是不是能用上一篇文章提到的執行緒集區(ThreadPool)來加速第一階段的效能？當然可以，只不過千萬別加速過頭了。一方面用更多執行緒是能加速第一階段的產量沒錯，但是一來加速過頭讓第二階段跟不上，就沒用了。更糟的情況是第一階段佔用太多CPU運算資源，如果CPU核心數量不夠，也有可能讓第二階段的處理速度分掉，讓生產線各階段產能不平衡的問題更嚴重。

影響效能的因素
前面以汽車工廠生產線為例在討論效能問題時，曾提到步驟切的越多越有效，這個規則套用到我們的例子不一定適用。實際上要考慮的點有兩個地方。
步驟越多，則啟動及結束生產線的成本越高。
生產線剛啟動時，後面的階段其實都是閒置的。同樣的道理，生產線要停工時，前面的階段也會處於閒置狀態。因此設計時，生產線要怎麼切，是個影響效能的關鍵。切的階段越多，你需要更大量的訂單，才能攤平更高的生產線啟動及運作成本。半導體廠是另一個典型的例子，整個從晶圓到晶片的製作過程很長。因此你會常聽到新聞報導地震或是停電等因素造成生產線的停頓，損失金額高達數千萬元，就是這個道理。

切割的步驟數量過多，則效能提升有限。
我們的實作方式，是以特定的執行序來執行特定的步驟。同時間有過多的執行緒在執行，而CPU的核心速度或運算資源不足時，會讓每個階段的效能往下掉。CPU早就滿載了，當整體效能不能再往上提升時，啟動的成本又增加，對效能也有負面的影響。

平衡每個階段的產能
從上面的實際案例來看，要維持整體的效能，讓生產線順暢，會比最佳化某個階段的產能還要重要。因為整個生產線是連續的，最終的產能會受限於所有階段中最慢的一個。

結語
這篇文章主要的目的，是以另一種角度來利用多核心CPU的運算資源。常見的作法大都以水平的切割為主，把大量且獨立的運算丟給執行緒來處理。而本文以另一種角度，把工作做垂直的切割，分配給數個執行序來處理。希望這篇文章能帶給你另一種觀點，來解決你程式在多核CPU執行的效能問題。(完成程式碼請至www.runpc.com.tw下載)
