Direct Access如何有效且安全的取代VPN
資訊的腳步從來就沒有停留過，IT人員所負擔的管理範圍，也隨著科技的進步愈來愈廣；不止包山包海，再加上行動工作概念的實現、交通運輸的便利，人為因素所造成的各項安全問題，讓不少IT人員傷透了腦筋。國內對於企業資訊安全與機密保護觀念提升，加上資訊安全政策發佈，讓本來為了安全而安全的天秤更是傾向一面倒的趨勢，難道就沒有即安全又簡單方便的VPN方案嗎？而現在熱門的安全議題「透明加密」也不斷延燒，是否有能不增加管理者的負擔，並兼具安全與便利的VPN解決方案呢？

現有VPN方案的比較

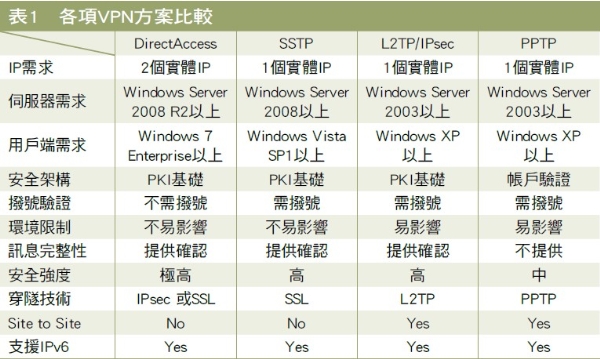

現在有提出來的各種VPN方案中，經過評估最安全的就屬IPsec，而最不受外在環境因素影響的VPN方案就屬SSTP（Security Socket Tunneling Protocol），再來就是架構比較簡單一點的PPTP（Point-to-Point Tunneling Protocol），不論是IPsec、SSTP或PPTP，各個VPN方案都有不錯的表現，也讓不少IT決策者傷透了腦筋該如何選擇？筆者就以Windows平台提供的VPN解決方案，以彈性及傳遞的安全性來做比較：


透過上表的內容，DirectAccess在安全架構上採用PKI架構，且不易受到外在環境的影響，尤其綜合IPsec及SSTP的優點，兼具安全與便利的特性。DirectAccess 透過ESP（Encapsulating Security Payload）、AH（Authentication Header ）技術並結合使用者憑證及電腦憑證來進行驗證及加密，可以確保用戶端來源的正確性，更可透過PKI架構將使用者憑證發行成為Smarter card（智慧卡），達成雙因子（Two-factor）驗證的強度，使驗證來源的安全性考量則更加安全。

高安全性的連線，提供更嚴謹的存取控制
DirectAccess可以確保高安全性的連線，主要的原因是DirectAccess Client（以下簡稱為DAC）及DirectAccess Server（以下簡稱DAS）會建立兩條穿隧通道，分別是以電腦憑證建立基礎建置通道（Infrastructure tunnel），及以電腦憑證與使用者憑證建立內部網路通道（Intranet Tunnel），而這兩條通道建立的第一條基礎建置通道都是以電腦憑證來建立，另一條與內部網路連接的內部網路通道，則視存取保護的模型不同而有所差異。

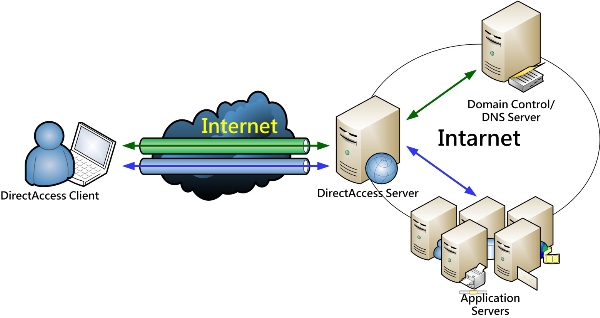

那麼連線通道建立之後，連線的保護模式主要分為End to End（端點對端點）及End to edge（端點對邊界）兩種型態的存取保護。當DAC發起連線時，會以Client電腦憑證發起建立一條IP TLS加密的ESP通道 （如下圖1所示綠色通道），來進行電腦的驗證。當電腦憑證驗證通過後，接下來則視DAS上設定驗證，如果有設定Smarter Card驗證，那麼DAC在第二條的ESP Tunnel時則會以電腦憑證、使用者憑證及Smarter Card來建立IP TLS加密的ESP通道 （如下圖1所示藍色通道）直接存取內部網路的資源。如果沒有設定驗證Smarter Card，那麼在建立第二條ESP Tunnel時，會以用戶端的電腦憑證、用戶端的使用者憑證來建立這個IP TLS加密的ESP通道，此時DAS就依照連線模式的限制，來做為網際網路及內部網路資源的轉送站，還是由DAC直接存取內部資源。其實說穿了，DAS就與IPsec Gateway是相同的功能角色。


▲ DirectAccess通道建立示意圖。

遠端使用者在完成連線通訊時，隨即遇到的安全問題就是連線存取。而這個連線存取會分成兩種的主因，就在於與目的主機間的連線是使用IPv6還是IPv4，若連結的目的伺服器是只能使用IPv4，那麼就只能用在End to Edge的連線存取架構，若是連企業內部伺服器主機都支援IPv6，那麼就可以使用End to End將資料的傳遞全程的保護起來，以確保資訊不會有明碼傳遞的問題。也就是說，如果在企業內部環境之下尚有Windows 2003 server，並未安裝有IPv6的設備上，則只能使用End to Edge的存取方式。

End to End的存取保護

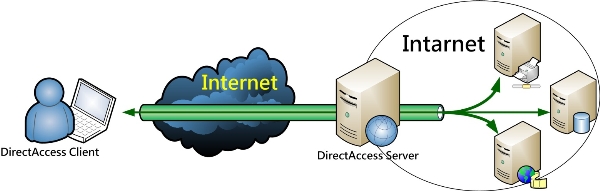

End to End存取保護顧名思義就是由來源到目的的存取保護方式，以使用者及電腦憑證建立IP-TLS加密與ESP通道，在完全保護的狀態之下運行。當DAC進行連線到企業內部時，若目的主機亦支援IPv6的連結，那麼DAS就會自動讓用戶端，將通道建立至目的伺服器上，以保全所有連線資訊的內容，並可確保資料的機密性及資料的完整性。


▲ End to End連線存取示意圖。

End to Edge的存取保護

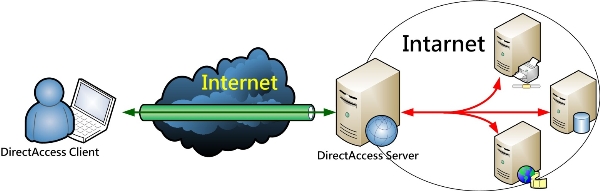

End to Edge與End to End最大的不同，在以使用者及電腦憑證建立ESP通道及IP TLS加密資料至DAS為止，DAC連結到目的資源主機時，再由DAS中介向資源主機取得所提供的服務。主因在目的資源主機不提供IPv6的連結，因此會透過DAS去取得目的資源再轉送給使用者，如果目的主機提供的服務是有加密的資訊，那麼就是以加密傳遞到DAS去，轉進IPsec-ESP通道中；若目的主機提供的服務是明碼，那麼在目的主機到DAS之間的傳遞就是明碼傳送。


▲ End to Edge連線存取示意圖。

Selected Server的存取保護

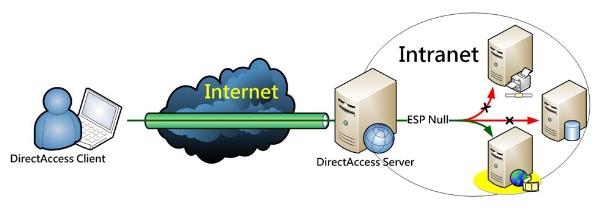

Selected server是以End to Edge為基礎運作，與End to Edge不同的是DAC會再以電腦憑證建立ESP-Null封裝到存取資源主機，以驗證DAC的連線，並不完全提供確認資料的完整性、機密性。只有在第一個交換封包時提供IPsec驗證，與IKE（Internet Key Exchange：網際網路金鑰交換）交涉之後，由DAC以電腦憑證建立的Null封裝，自DAS到資源主機的通訊脫離IPsec的保護，且DAC也僅能存取指定的資源主機，並在每次存取資源主機時都必須經過驗證，以確保存取資源的來源，而在DAC及DAS之間還是保有End to Edge的運作模式，如圖4所示。


▲ Selected Server連線存取示意圖。


搭配安全建構的Direct Access
DirectAccess安全的基礎建構來自PKI，雖說IPsec及SSTP也一樣是基於這個基礎點，但不同於另外二者，DirectAccess在應用的部分配合AD的管理及GPO的發佈，使得Windows Server 2008 R2與Windows 7的結合更加緊密。因為無界的觀念，使用外部使用者操作電腦與內部使用者無異，因此在安全的規劃上吃重於PKI架構。另外值得一提的是，與SSTP相同，在微軟的這個VPN方案中，可以提供NAP來提供資訊安全的保護，當DirectAccess結合NAP（Network Access Protection）、RMS（Right Manager Service）的功能，使得用戶端在外不止有了方便，更兼具安全的需求。

自動、方便且彈性連結
DirectAccess架構之下，透過ISATAP來部署IPv6的環境，DirectAccess可應用的轉換技術有Teredo IPv6及6to4，以IPv4來封裝IPv6的內容。DirectAccess在基本的需求中必須使用到2個連續的公開IP，這兩個IP就是用於DAS做為Teredo server使用。Teredo主要提供用戶在一個NAT的網路環境中，透過封包偵測、轉送使用。若此時DAC所取得的IP是公開IP，則會透過6to4的轉換技術將DAC的通訊封包封裝，透過IPv4的協定傳遞到DAS，如果DAC取得的IP是虛擬IP，那麼DAC就會發起Teredo轉換技術將通訊封包封裝，執行IPv4連線傳遞。在DAC連接到網路時都會先以IPv6的連線，確認所在的環境是否存在企業內部。若無法直接以IPv6連線到DAS，DAC則會直接以DNS解析取得DAS的IP並以Teredo或是6To4進行連線。
但是往往事情並非所想的這麼簡單，如果在連線的過程中，可能是在一個受到限制的網路環境，那麼不管是Teredo或者是6to4都無法連結成功。此時就會啟用IP-HTTPS來連結到DAS，因為IP-HTPS是採用SSL來封裝IPv6的封包內容，透過TCP/443來連線到DAS上，相當的具有連線的彈性，不會因為網路環境的外在因素，而造成單一種DAS建立連線失效的問題。
為何DirectAccess會具有連線的彈性呢？主要就是因為DirectAccess提供了三種連線基礎的連接方式。由於現在的廣域網路中，尚未完全的支援IPv6的連結，那麼在ISATAP（Intra-Site Automatic Tunnel Addressing Protocol; RFC 5214）位址指派及自動通道技術之下，提供以Teredo, 6to4以及IP-HTTPS來達成廣域間IPv6封包傳遞，但是這三種封裝的轉換技術各別有那些用途或特性呢？
．Teredo：由RFC 3056所定義，Teredo主要是提供被置放於IPv4網路位址轉譯後端的用戶，封裝IPv6的內容在IPv4的廣域網路上傳遞，伺服器端是以UDP port 3544提供服務。
．6to4：由RFC 4380所定義，6to4與Teredo最大的不同就在於用戶端所取得的IP是公開IP，那麼就會啟用6to4轉換技術來封裝IPv6的內容進行傳遞，伺服器端是透過TCP/UDP Port 41提供服務。
．IP-HTTPS：由於本項轉換技術是上述兩項的備胎，因此在效能的表現上是不遠如Teredo及6to4，就因為本項也是windows server 2008 R2及Windows 7新的通訊協定，本項連線就等同於使用SSTP + IPsec，效能表現差的部份，可以選擇另外建置乙台IP-HTTPS伺服器來改善效能的表現。

網路分流技術提升網路效能

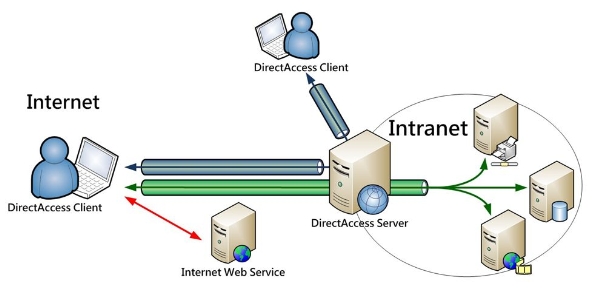

DirectAccess除了提供以上的彈性的連結，其它VPN方案都必須經由VPN Server來轉發用戶端所需的網路傳輸。一旦撥接至VPN後，用戶端若欲連結到外部網站，這個連結需求就會傳送到VPN伺服器上，轉而向網際網路要求服務提供。網路服務回應時，亦是透過VPN Server將資料轉送給VPN Client，而DirectAccess則透過DNS查詢的記錄，來分割網際網路與內部網路的傳輸。因此透過DirectAccess在於VPN的效能表現能優於其它VPN解決方案，也因為本項而加分不少。如果僅止於此，那麼這個網路分流的功能就不值得一提了，兩台在外部的DAC透過內部名稱連線解析，可直接透過DAS的保護，將資料傳遞安全加密，並且兩台DAC的網際網路需求自動分流不用將封包傳遞回到DAS再做轉送，因為網路分流的功能讓DirectAccess加分不少。（請見圖5。）


▲ DirectAcces網路分流運作示意圖。

標榜無縫連結的DirectAccess
DirectAccess是微軟在Windows Server 2008 R2的重大更新功能，如果以與其它的解決方案來比較起來，DirectAccess像是以IPv6為基礎，綜合IPsec及SSTP的VPN解決方案。因為DirectAccess綜合了IPv6 Over IPv4的技術，使得在各種可能造成連線阻礙的因素之下，可以自動的調整連接的方式，簡單的來說，如果IPv6 Over IPv4的解決方案無法克服環境限制，那麼就會使用IP-HTTPS的連接方式透過SSL的保護，將IPv6的傳輸內容封裝起來傳遞到DAS上。
說到這裡，你是否會覺的這個只是個不用撥號的IPsec VPN，反正我IPsec撥不通，我就改撥SSTP VPN就好了。如果使用VPN人員是不具有基本的網路通訊技能，也無法完全確認網路是否連接正常時，光是花在除錯抓問題的溝通成本上，恐怕是難以估算。DirectAccess標榜的是只要能連上DAS，就能連回到公司內部，只要確保網路是可以連到公司網站，那麼就可以連上VPN回到公司內部網路。如果網路可以連結但無法正常使用公司內部資源，那就代表你已經處在一個網路受限的環境，透過這麼簡單的方法，就能讓遠端使用者了解所在環境是否正常，就有如產品標語「永遠在線、無縫連結」一般。

DirectAccess在安全與成本的天平是持平？還是傾斜？
DirectAccess在筆者測試過程中，發現DirectAccess在網路無界概念下，展現的更加透徹。透過自動連結、安全驗證，若配合使用NAP，更可以將有問題的遠端使用者，在連回公司內部環境前直接被隔離，以降低資訊安全風險。雖然DirectAccess並不提供Network-to-Network的VPN模式，而DirectAccess又是以IPsec為基礎架構，但DirectAccess主要是以Client / Server架構來提供網際網路上的使用者存取企業資源。既然是提供方便兼具安全又免撥號的VPN，那麼相對建置所需求的環境就複雜了許多。筆者建置測試環境的除錯過程也遭遇到不少問題，除了在安裝過程中出現的問題可以立即解決，其它非設定的問題，都要到了把整個DirectAccess的架構完成，才發現無法執行。而問題出在那一個步驟，恐怕就必須視其問題特徵來反推設定內容了。
當然，方便又好用的服務所要付出的代價也不低，除了建置Direct Access伺服器必須是Windows server 2008 R2標準版以上版本外，還得建置一個PKI，而企業內部環境之下也需要有AD，而且用戶端也必須是Windows 7 Enterprise或Ultimate以上版本。不過，現在市面上購買到的設備，隨機OS版本都幾乎是home版或者是Professional，在用戶端要達成DirectAccess的目標，其代價不禁也會讓使用者去評估，是否一定要為了這個功能而花費近萬元來升級用戶端OS，雖然DirectAccess 在VPN安全與便利的天平已經達成接近平衡的狀態，但是站在企業管理者的角度，建置DirectAccess所投資進去的費用及技術成本，到底讓投資效益的天平是持平還是傾向一邊，就看各位如何來評估這個天平的傾斜角度，是否和投資的金額有達成最佳效益了。

(原文刊載於RUN!PC雜誌：2010年04月號)
