抗摔防潑水商用NB解密(5)
堅固耐用度驗證---Acer TravelMate系列
文／圖 洪羿漣

針對行動商務人士需求而設計的Acer TravelMate系列筆記型電腦，強調具備堅固耐用的特性。

---

Acer電腦品牌產品行銷部產品經理張碩修說明表示，筆記型電腦在出廠之前均經由完整的測試過程確認產品品質，大致包括外力擠壓、撞擊與震動、摔落、防潑水…等項目，確保其堅固耐用的品質。可惜Acer從未提供實際針對震動、摔落等項目的驗證測試，只能就筆記型電腦出廠時的測試方法，了解具備堅固耐用特性必須通過的驗證。

加壓與震動試驗

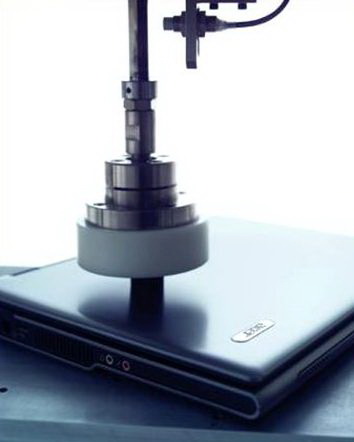

為避免因機體上方有外力施壓，或攜帶筆記型電腦外出期間因長時間傾斜，機體四周受到擠壓造成螢幕的損毀，而針對螢幕做堅固與耐久性的壓力測試。此測試於上蓋施與單點壓力，其包括兩大部份：1.正中央以50公斤(kg)、半徑10公分的區域面積施壓；2.主機四周以30公斤(kg)、半徑2.5公分的區域面積施壓。另外，針對鍵盤四周圍的掌壓模擬測試，是以10公斤、半徑5公分的區域面積施壓。(圖1)

模擬擠壓測試。(資料來源：Acer)

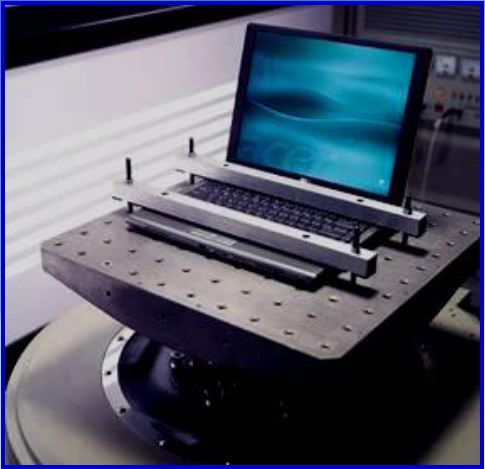

平面加壓與震動衝擊方面，是透過測試儀器模擬，以250Hz的震動頻率，210G衝擊力，持續超過1小時，以X、Y、Z軸不同方向做連續震動，並確認仍然可以正常運作。(圖2)

3D震動儀器連續振動超過1小時。(資料來源：Acer)


摔落衝擊試驗

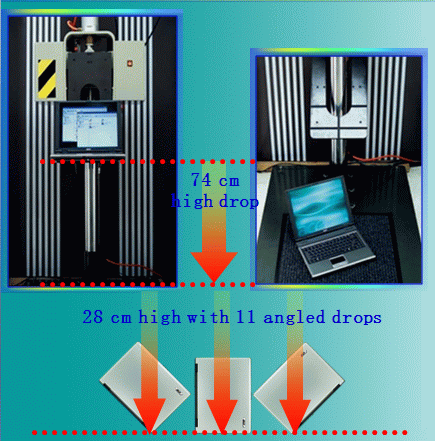

此為模擬筆記型電腦系統於運轉的狀況下，不慎摔落的測試。測試儀器將主體於74公分的高度垂直掉落，以及於28公分高度，共11種不同角度的掉落，之後作業系統仍然能維持正常運作，以驗證筆記型電腦主體結構抗衝擊程度。(圖3)

圖上為74公分高垂直掉落；圖下為28公分高，共11種不同角度掉落。(資料來源：Acer)

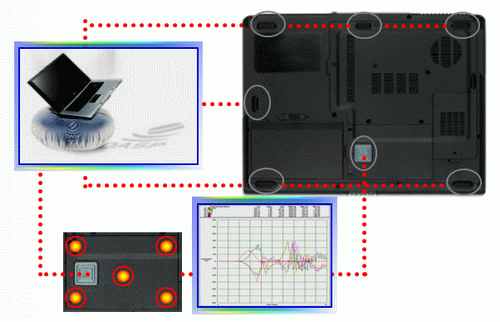

可通過摔落衝擊測試的關鍵，即為Acer筆記型電腦中特殊設計的DASP(Disk Anti-Shock Protection)防摔機制，其運用一種類似軟膠的材質，加裝於主機外殼底部，用以吸收瞬間撞擊力(圖4)。採用AMD Puma平台的Acer TravelMate 5530機種，即以DASP作為主要震動摔落的防護機制。

DASP防摔機制。(資料來源：Acer)

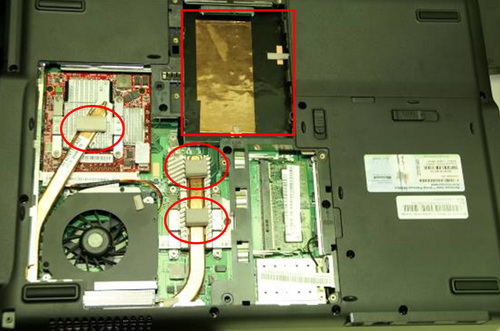

Acer TravelMate 5530所搭載的是AMD Turion 64 X2，具AMD M780晶片組，以及ATI Mobility Radeon HD 3470顯示卡。就其底部內設計結構來看，如圖5，在直接受力處，可發現增加了彈性較好的泡棉，以及類似彈簧的鐵片，有如汽車的避震器。並且在較容易因震動而受損的硬碟四周，也加裝同樣的彈簧鐵片，底部輔以棉片保護，讓筆記型電腦遇到摔落或強力震動時達到吸震的功效。

Acer TravelMate 5530底部內設計結構。


防潑水設計

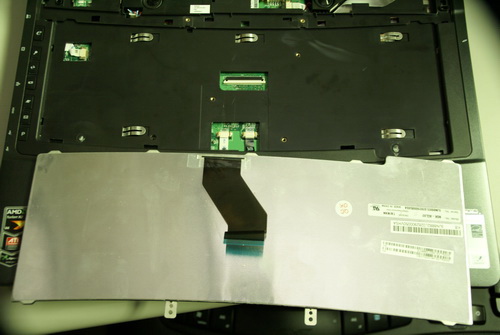

防潑水也是Acer堅固耐用的筆記型電腦設計重點之一。以TravelMate 5530為例，鍵盤底部採用金屬片的設計，即為阻擋水流入主機內板的第一道防線。鍵盤卸除後可發現TravelMate 5530在鍵盤與機板之間多加一層擋板，用以避免水直接流向機板，將可能的損害降到最低。

阻擋水流入下方機板。

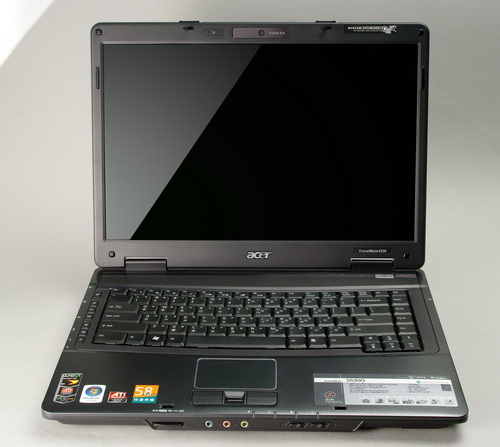

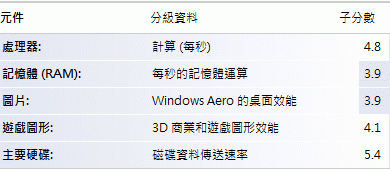

Acer TravelMate 5530是以AMD針對筆記型電腦所推的Puma平台為核心，15.4吋螢幕，2.88公斤重。搭載AMD Turion 64 X2、AMD M780晶片組，以及ATI Mobility Radeon HD 3470顯示卡，重量為2.88公斤。
