記憶體容量直達144GB
新一代Xeon 5500伺服器速覽
文／何信達

隨著Intel新一代的Xeon 5500處理器上市，所有品牌的伺服器也推出改朝換代的新機種，除了處理器帶來的效能增強之外，伺服器廠商皆強化了在溫度監控、電源管理以及伺服器管理的軟硬體設計。

---

依據廠商提供的伺服器資料，可以彙整現今趨勢：
1.除了Xeon 5500伺服器平台本身的省電技術以外，為了讓用電更有效率，新推出的伺服器大多已改採具備80PLUS認證規格的電源供應器。
2.UEFI(Unified Extensible Firmware Interface)的導入，讓管理者可以在OS之上進行各種設置，甚至於維護最新的OS驅動程式。
3.在記憶體的部分，一般的記憶體容量最少都在24GB，最高的記憶體容量更可以達到144GB。由於虛擬化技術在常用的伺服器作業系統中幾乎已經成為免費或內建，此一代伺服器將能輕易部署為虛擬環境使用。
4.由於處理器的節能與效能特性，高密度伺服器環境成本很快便能回收，比起採用多台舊型伺服器將能夠更佳節省用電或空間成本。以下針對主要的近期發佈的Xeon 5500伺服器產品，做概括的介紹。

Dell PowerEdge 11G讓伺服器管理更方便

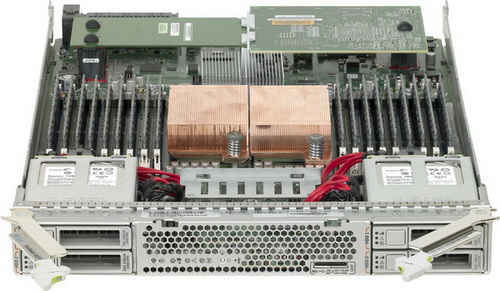

圖1 單一De l l M710刀鋒伺服器便可有18條記憶體(144GB)。

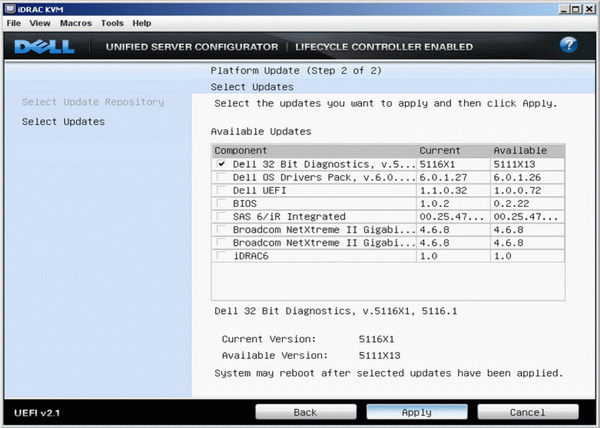

圖2 Dell USC為新一代UEFI BIOS，可以比傳統BIOS進行更多的管理動作。

Dell採用Xeon的PowerEdge伺服器被稱為11G（第11代），其第10代伺服器約在2007年底推出，包括PowerEdge R900/R300/R200/T300/T105/1950/2950等等。主要搭配Xeon 5400(Harpertown)以及Xeon 3100(Wolfdale)處理器。 Dell在11G的伺服器首先推出五款新推出的刀鋒型、機架式及直立式伺服器機種，包括搭配M1000e機箱的M610與M710刀鋒、R710與R610機架式伺服器，以及T610直立式伺服器。雙插槽PowerEdge系列如T710、R410T410機種也將陸續推出。
Dell設定以R610接替1950 III的產品線、以R710接替2950 III的產品線。若將第10代與第11代相較，R610的記憶體容量由1950 III的最大64GB進化為96GB，R710更可達到18組擴充槽，144GB的最大容量。另外在硬碟容量的擴充上，R610可達6顆（1950 III為4顆）。
新一代的PowerEdge伺服器強調嵌入式系統管理、功耗與散熱效率、虛擬化效能表現等。第11代PowerEdge伺服器針對伺服器維護提供了更方便的工具UnifiedServerConfigurator(USC)，只要在開機後按下[F10]，便能夠進入此一嵌入式系統管理。USC能夠簡化如部署、診斷、更新及配置等一般IT作業流程，例如它會維護一份安裝作業系統所需的驅動程式，讓管理者不需光碟便能完成工作。
而在散熱方面，掀開伺服器的上蓋，幾乎已經看不到任何走線，內部必須的金屬排線支架也加大了空隙，有利於提高散熱效率，模組化的風扇也只要使用單手便能更換。
搭配第11代PowerEdge所發佈的管理軟體為Dell管理主控台(DMC, Dell Management Cocsole)，用以集中管理硬體、作業系統以及應用程式等各種IT資源。DMC的核心是Symantec/Altiris Notification Server 7，建構於 .Net 3.5平 台，搭配微軟IIS以及SQL Server或SQL Express使用。使用者可以透過網站 www.dell.com/openmanage/register 免費下載以進行評估。DMC具有基本功能，像是資產狀況、軟硬體監測、韌體升級以及系統組態等並可外掛選購的增強模組，例如Virtualization Management模組。

HP ProLiant G6強調自動化能力

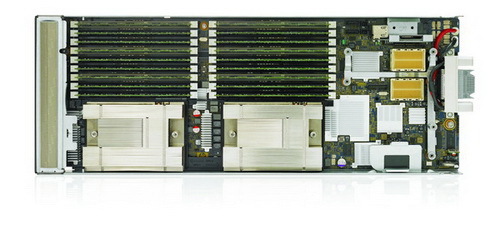

圖3 HP BL490c G6同樣以18條記憶體擴充，可以讓刀鋒伺服器運行更大量的承載。

HP發表採用Xeon 5500的11款ProLiant G6系列伺服器，其中包括直立式、機架式以及刀鋒伺服器等。
隨著Intel發佈Nehalem核心架構Xeon 5500(Gainestown)的推出，HP將原有的ProLiant伺服器由G5提升到G6（第六代）。G5系列的推出在2006年中，當時架構於Intel推出的Xeon 5100(Woodcrest)處理器上，被視以可改朝換代的HP伺服器架構架構約距離三年的時間。
依照G5與G6的規格差異，大致上都可以得到2倍的增長。例如2U最多2顆處理器的DL380 G5提供8個記憶體插槽，最大記憶體可以到64GB，而DL380 G6則可以提供18個記憶體插槽達到144GB的最大容量；而在內部磁碟機的擴充上，DL380 G5可以內置8個SFF(2.5吋)硬碟，而DL380 G6則可以在選購8個SFF磁碟機櫃，達到16顆硬碟的可能。同時，在DL380 G6上，也提供了6顆3.5吋硬碟的磁碟櫃選項。
除了由處理器帶來效能的增進以外，G6伺服器強調能夠藉由主機中埋藏的32顆感測元件進一步的監控伺服器狀態，同時在硬體元件上也增加不同伺服器機種能夠共用元件的可能性。32個智慧型偵測元件用以自動化控制風扇轉速、自動調整I/O與記憶體插槽，讓伺服器溫度得以得到精確控制，以確保伺服器穩定之餘並提高用電效率。
HP表示過去在伺服器設計上依照企業應用決定最佳化的設計，但G6這一代的伺服器是由上而下整體進行設計開發，因此在元件共用性上獲得提升。例如HP 750W電源，便可以使用在G6系列的DL360/DL370/DL380以及ML350/ML370伺服器系列上。
可通用的電源供應器是G6的特色，HP還提供Power Factor到達0.97的460W、750W、1200W三種瓦數功率不同的交流電以及48VDC的直流電四種電源供應器。
在G6刀鋒伺服器的部分，HP提供了Virtual Connect Flex-10，可以依據虛擬伺服器的需求針對每個FlexNIC網路埠進行100Mb至10Gb的頻寬分配與調整，可在四個網路界面卡的插座之間分配10Gb乙太網路頻寬是主要特色。
HP目前已經提供Xeon 5500的11種Proliant G6平台包括DL380/DL370/DL360/DL180/DL160直立式伺服器、ML370/ML350/ML150機架伺服器以及BL490c/BL460c/BL280c。大部份已經上市可供出貨；DL360、DL370和BL 280c機型也將隨後上市。

IBM新推出iDataPlex產品線

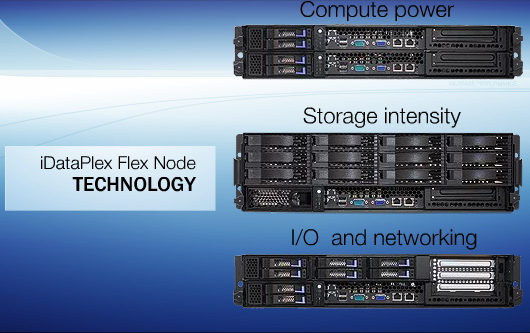

圖4 iDataPlex可以部署成不同用途的高密度伺服器環境。

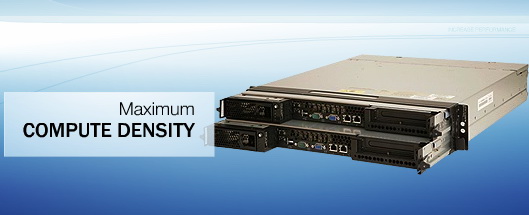

圖5 iDataPlex放置於2U Flex機箱中可抽取。

IBM目前推出新一代搭配Xeon 5500的伺服器，包括：BladeCenter HS22刀鋒伺服器、System x3650/x3550 M2機架伺服器以及iDataPlex dx360 M2。
其中較特別的是iDataPlex是IBM伺服器的新系列，其目標在於讓單一機架擁有更高的密度，使用在大規模的高速運算環境(HPC)中增加空間運用的效率，重點在於他的深度只有正常機架伺服器的一半，由於機殼比較短，熱氣也可以很快排出。其提供雙路處理器以及最大64GB記憶體的容量，並可以內置5顆3.5吋硬碟(2U Flex機箱)或是12顆3.5吋硬碟(3U儲存機箱)。

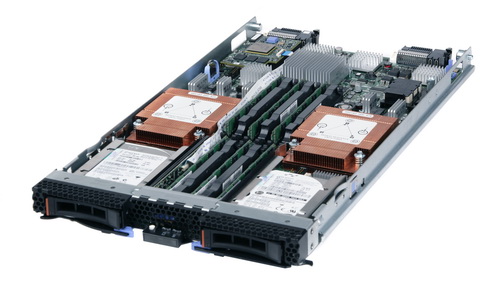

圖6 BladeCenter HS22刀鋒伺服器。

BladeCenter HS22代號為「Piranha」，其原意為南美洲虎魚（食人魚），IBM認為HS22在執行各種工作時極具生命力及企圖心因而命名之。HS22刀鋒伺服器同樣採用了過去在IBM刀鋒產品上的設計，藉由雙迴路與刀鋒機箱連接確保伺服器可用性，同時HS22也可以與IBMBladeCenter E、H及S機箱中的其他刀鋒伺服器混搭。另一項被IBM強調的特點則是HS22已經支援熱抽換固態硬碟(SSD)。
System x3650/x3550 M2機架伺服器最大處理器皆為2顆，x3650 M2為2U高度，可以安裝128GB的記憶體以及12顆硬碟；x3550 M2則為1U高度設計，可以安裝32GB記憶體及6顆硬碟。兩者皆可搭配新一代伺服器所使用的管理工具Director 6.1，新一代的模組化UEFI BIOS可在進入作業系統前便妥善設定連接連接的裝置、或利用「整合式管理模組(Integrated Management Module,IMM)」取代了過去的RSA管理服務器進行遠端管理控制，然後還有整合多種工具的IBM ToolsCenter可提供多種伺服器組態設定、診斷、部署、更新等功能。

捷洲i1-272AH4

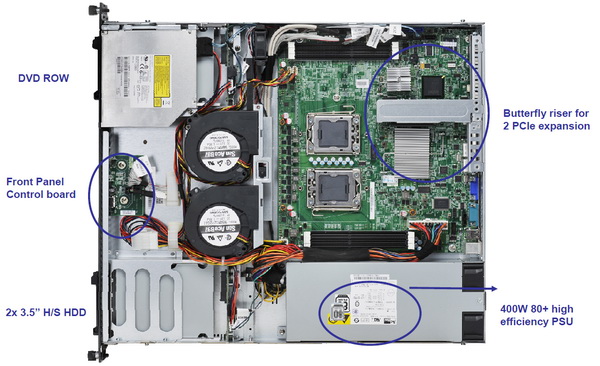

圖7 捷洲 i1-272AH4伺服器主機板遵循SSI的CEB(Compact Electronics Bay Specification)規格。

捷洲資訊目前銷售i1-272AH4伺服器，為1U雙路Xeon機種，提供6組記憶體擴充槽，最大記憶體容量可達48GB，硬碟則提供兩個3.5吋可熱抽換的模組。
i1-272AH4與採用Xeon 5400系列處理器的i1-272AH3配置上差異不大，但負責VGA以及BMC整合控制器由ASPEED AST2000升級為AST2050，AST2050主要功能相同，但強化了在Video-Over-IP、BMC、加密能力等。另外，比起先前的機種，i1-272AH4也強調配置的康舒科技(AcBel)電源供應器已經經過80PLUS的驗證，可以提供更好的轉換效率節省用電成本。

NEC Express5800 120系列伺服器

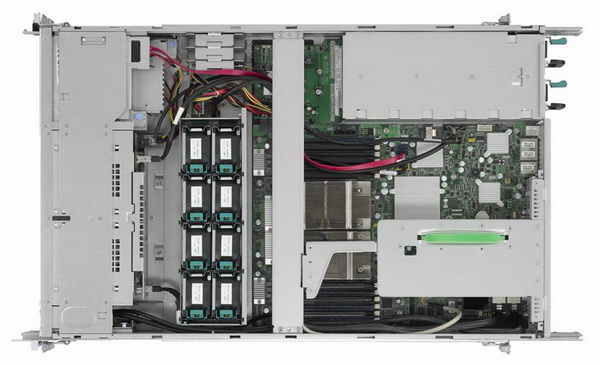

圖8 NEC Express5800 R120a-2提供1+1備援電力。

NEC發表的新款NEC Express5800 120系列伺服器，包含機架式1U高度之R120a-1、2U高度之R120a-2，以及直立式之T120a-E與T120a-M四款不同機種。
NEC Express5800 120系列伺服器全系列支援DDR3-1066記憶體，單機之最大記憶體容量可擴充至96GB。
在電源管理的部分，NEC Express5800 120系列伺服器採用的是符合80PLUS標準的電源供應模組，能源轉換率高達80%以上。除此之外，機身內部元件配置亦採用冷卻效率最佳化設計，再結合處理器／風扇自動控制機制，相較前一代機種，可降低約40%之電力消耗。
對於伺服器管理部分，NECExpress5800 120系列伺服器搭載最新版本的「EXPRESSSCOPE Engine 2」，內建「Express Update」功能可自動進行韌體更新，同時也增加了自動監控機制，讓系統管理人員得以採用更容易的方式進行伺服器狀態的監控。

Sun Fire以及Sun Blade

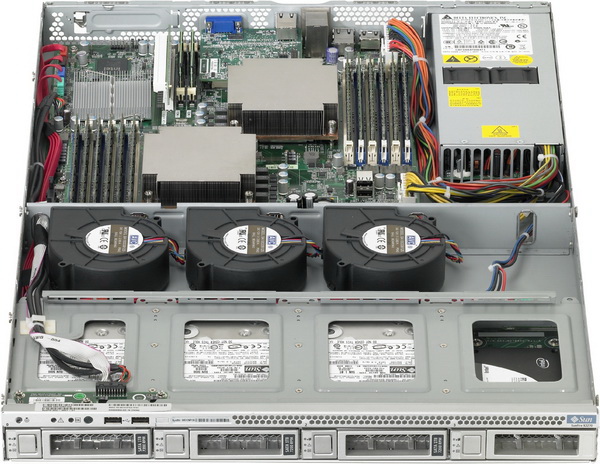

圖9 Sun Fire X2270的四個熱抽拔硬碟槽剛好可以安裝1顆SSD以及3顆SATA硬碟，提供伺服器需要的高效能與陣列。


圖10 Sun Blade X6270提供18條記憶體擴充以及四顆2.5吋SAS硬碟空間。

Sun Micro目前對應Intel Xeon 5500的伺服器包括Sun Fire X2270/X4170/X4270/X4275以及刀鋒型機種Sun Blade X6270/X6275。
新一代的Sun Fire上大多配備了80PLUS銀級認證的電源供應器，X2270為1U設計，建議配置於大規模運算環境進行部署，單一機器可提供八核心運算能力、12組記憶體擴充以及4顆熱插拔硬碟；X4170則提供了更高的記憶體擴充能力，達到18條144GB，可以安裝8顆2.5吋硬碟並強調支援SSD；X4270為2U設計，硬碟空間擴增到16顆（X4275則為12顆硬碟）。
X6275為無硬碟設計，但單一刀可以安裝兩顆處理器以及96GB的硬碟，適用於運算為主的環境；X6270則可以內置4顆硬碟，可以支援到144GB的記憶體容量。X6275支援Onboard IB QDR，得以最佳化網路效能，透過整合的QDR IB Host Channel Adapter (HCA)和Gigabit乙太網路，並可選購CF快閃記憶體模組和PCIe ExpressModule I/O，能確保相同的刀鋒執行高運算需求、高記憶體存取需求和溝通頻繁或I/O傳輸密集的應用。在單一Sun Blade 6048機箱中可以插上X6275 48刀，意即能在二路伺服器上支援高達96個節點、每一節點搭載四核心處理器，在單一的42U機架上，支援總計768個處理器核心，最高效能可達9個teraFLOPS。

凱穩電子/Tyan Server

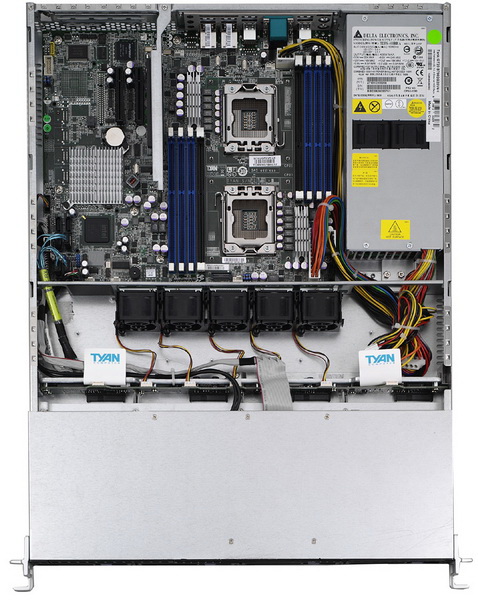

圖11 Tyan則推出了GT20-B7002擴充性適中，適合一般企業部署。

TYAN目前發布的6款新平台包括雙路伺服器/工作站主機板，2款為雙路伺服器準系統。在雙路伺服器/工作站主機板部分，TYAN推出了S7002、S7010、S7012與 S7016四款產品，在伺服器準系統部分，TYAN則推出了GT20-B7002與GT24-B7016兩款產品，其中GT20-B7002是針對一點在於記憶體插槽數量，S7002內建8組DDR-III記憶體插槽，最高可支援64GB的記憶體容量；而S7010則內建高達12組DDR-III記憶體插槽，最高可支援達96GB的記憶體容量。 TYAN S7012以及S7016則是針對虛擬化打般企業用戶所設計的入門機種；GT24-B7016則是針對高效能運算以及虛擬化應用所設計的機種。
針對一般的伺服器用戶設計的TYAN S7002 及S7010兩款伺服器主機板主要的差異造，兩者皆內建18組DDR-III記憶體插槽與3組以上的高速乙太網路連接埠，最高可支援達144GB的記憶體容量。兩者主要的差異點在於S7012適合安裝於2U以上機架式或是直立式系統機箱；而S7016則為1U機架式設計。

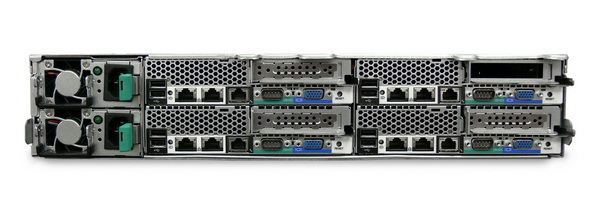

圖12 凱穩ESR0013，可在2U機箱中提供全部32核心以及288GB的承載能力！

凱穩電子同時也銷售凱穩品牌的伺服器，型號為SMART Server ESR0013，最大特點為單機四套系統，可各自獨立運作！其在2U空間搭載4片雙4核心處理器IESC 5441主機板，每片主機板各提供2顆處理器（因此整機可安裝8顆處理器達到最多32核心運算能力），此外各片主機板包含8條記憶體擴充(72GB)，整台伺服器則共包含12顆硬碟空間，並共同採用2顆1200W(1+1)的備援電源供應器。各主機板並搭配ASPEED AST2050晶片提供顯示和遠端管理能力。

華碩技嘉與微星的伺服器機種
微星709-92C2-02S也是提供單一主機包含兩張主機板的設計，單一主機板可提供12條記憶體，並搭配Aspeed AST1100控制晶片。
技嘉提供GS-R22T61/R22T81/R12T4H/R12T10等，皆設計為雙路機種，其中R22為2U，可提供12條記憶體擴充以及備援750W電源；R12為1U，提供18組記憶體擴充以及600W電源供應器。依照可擴充硬碟數量再分成不同型號。例如R12T10可擴充達10顆硬碟！
華碩RS520-E6/RS8針對儲存設計，2U機殼可搭載最多8顆硬碟並選購PIKE套件，在電源管理部分包含EPU(Energy Processing Unit)引擎，並搭配80PLUS電源供應器。RS700D-E6/PS8則為特殊的1U雙節點機種，雙結點一共可提供16核、192GB記憶體以及8顆2.5吋硬碟擴充的能力。RS500-E6/PS4為1U主流應用機種，基本的雙處理器、96GB記憶體與4顆硬碟擴充性。另外還有TS700-E6以及RS700-E6，TS500-E6/PS4也即將上市。

增加記憶體是部署虛擬機器環境不二法門
在各家虛擬機器效能方面，依照目前VMware網站上所公布的VMark資料，採用Xeon 5500系列處理器的機種，在八核的伺服器上進行比較，目前最佳的成績為HP ProLiant BL490 G6的24.24@17tiles，但同樣採用Xeon 5500的Supermicro 6026-NTR+成績則在14.22@10 tiles，兩者主要的差別則在於前者配置了96GB的記憶體、後者配置的是72GB，可見記憶體仍然是運作虛擬機器相當重要的關鍵！同樣的道理也可以由新跨入伺服器產品領域的Cisco刀鋒伺服器來說明，在VMark測試成績列表中，Cisco B200-M1成績為24.14@17tiles，不過Cisco另外提供了記憶體延伸的機種Cisco UCS B-250M1 Extended Memory Blade Server，可將記憶體容量擴充至384GB。
