發行光碟企業自己來
EPSON PP-100自動化光碟燒錄印刷機
文/圖 何信達
EPSON將列印技術與光碟燒錄結合,推出PP-100自動化光碟燒錄印刷機,並以友善的操作介面、可列印條碼或目錄的軟體與六色列印的技術有別於市場現有的產品。
顧名思義,光碟燒錄印刷機的功能在於同時進行光碟資料燒錄與印刷光碟封面兩件事,Epson推出的PP-100內部設計了印表機、光碟燒錄器,並附加了機械手臂,可以在不需人員介入的狀況下批次處理最多100片的數量。

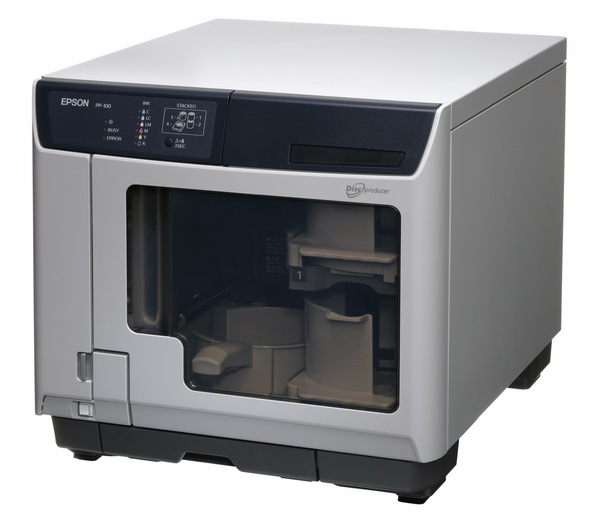

圖1 EPSON PP-100自動化光碟燒錄印刷機。
安裝完成的PP-100在程式集中出現「EPSON Total Disc Maker」的資料夾,提供包括Total Disc Maker、Total Disc Monitor以及Total Disc Setup三大主要項目。
‧「EPSON Total Disc Setup」 - 用以存放多種輸出的組態檔,預設為「Publisher 0」,不同的組態檔就如同不同的印表機一樣,輸出時可以選擇不同的組態檔進行不同的工作。
‧「EPSON Total Disc Monitor」 - 為PP-100目前的狀況,包括暫存工作列表、完成工作紀錄以及墨水存量狀態,還有PP-100中燒錄器、印表機、光碟匣等狀態。
‧「EPSON Total Disc Maker」 - PP-100主要控制台,包含光碟燒錄、封面編輯列印等功能。

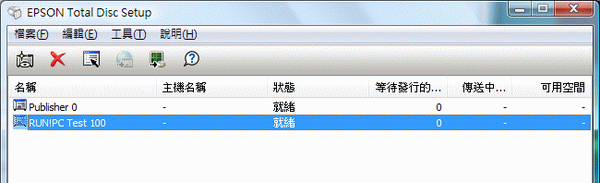

圖2 EPSON Total Disc Setup。

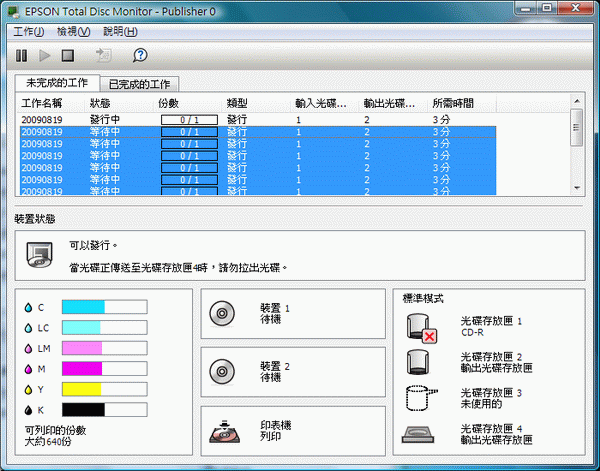

圖3 EPSON Total Disc Monitor。

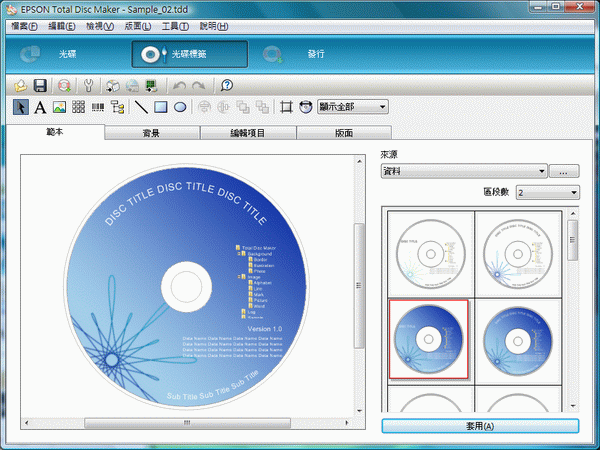

圖4 EPSON Total Disc Maker。
燒錄/列印/發行 Total Disc Maker一次搞定
要使用PP-100輸出有兩種方式:
1.只列印光碟封面——以一般印表機列印的方式進行,會將列印工作送到「EPSON Total Disc Monitor」進行排程以發行。
2.光碟封面列印與資料燒錄同時進行——開啟「EPSON Total Disc Maker」,此軟體將工作分為「光碟、光碟標籤、發行」三個工作標籤,從可印刷的空白光碟到完成品的相關設定,最後發行都在此進行。
Total Disc Maker的「光碟」項目處理的便是燒錄資料,使用方式和一般燒錄軟體相當接近,對於特殊字元不符合光碟格式標準的也會提出警告。其主要支援的光碟格式包括:
‧ISO 9660
‧Juliet
‧UDF
‧UDF + ISO 9660
‧混合

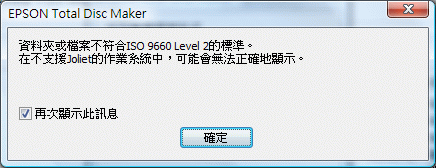

圖5 對於特殊字元不符合光碟格式標準的也會提出警告。
在「光碟標籤」的項目中,PP-100的軟體充分發揮了生產設備該有的本事,不只是光碟封面圖像文字的編輯而已,其可以安插各種數字資料(日期/時間/資料大小/磁碟標籤/計數器/頁數/發行ID/十六進位),也可以列印條碼並自動抓取燒錄資料列印目錄。條碼類型的部分支援JAN 8(EAN 8)、JAN 13(EAN 13)、ITF、Code 128、PDF417、QR Code等。一旦設定完成,便可以選擇輸出裝置,發行至Total Disc Setup成為待辦工作。

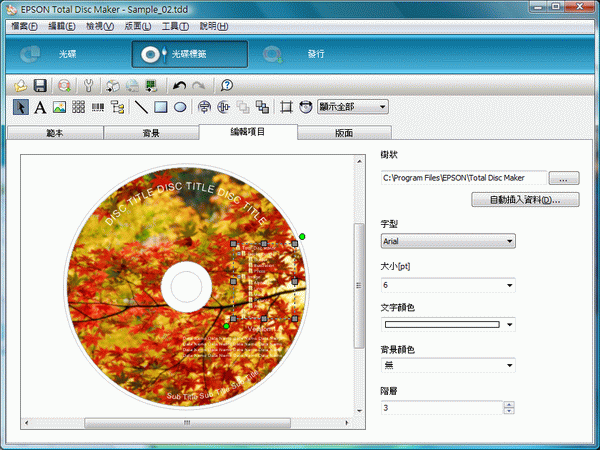

圖6 自動抓取燒錄資料列印目錄列印在光碟封面上。

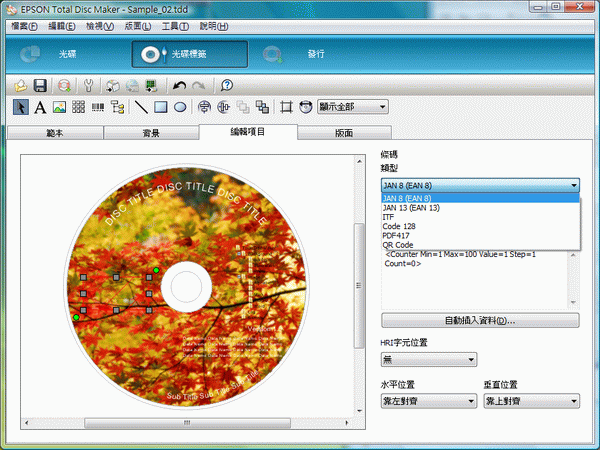

圖7 插入條碼列印在封面中。
機械手臂與四個光碟存放匣變化為不同發行模式

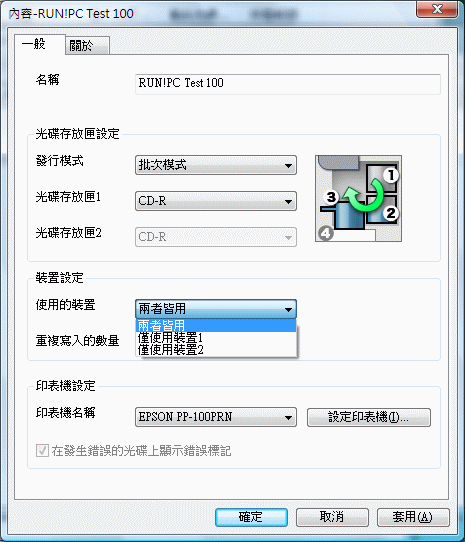

圖8 在EPSON Total Disc Setup中選擇兩台燒錄器同時使用,有圖示顯示對應光碟存放匣位置。

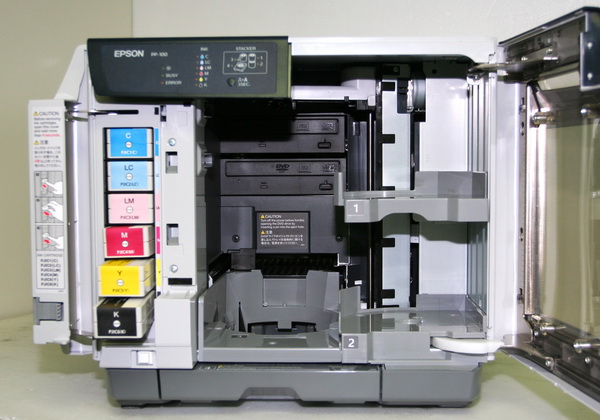

圖9 EPSON PP-100內部構造。
PP-100在硬體中包括兩台燒錄器以及一台噴墨印表機,並藉由機械手臂在四個光碟存放匣進行光碟位置的抓取與放置。在Total Disc Setup中,使用者可以設定光碟存放匣的使用順序,一個光碟存放匣的容量為50片,只有底部的第四光碟存放匣容量為5片。可以分為三種模式:
‧標準模式(一次製作50片) - 由第一個光碟存放匣抓取至燒錄器進行燒錄,完成燒錄的光碟放置於第二個光碟存放匣。
‧外部輸出模式(製作5片以內) - 由第一或第二光碟存放匣抓取空片,製作完成後存放至第四個光碟存放匣(底部光碟存放匣)。
‧批次模式(一次製作100片) - 100片空片放置於第一及第二光碟存放匣,先由第二光碟存放匣開始進行燒錄,完成後存放至第三光碟存放匣;接著再進行第一光碟存放匣空片的抓取,燒錄後存放至第二光碟存放匣。
實際以批次模式進行工作時,光碟發行後機械手臂會先將光碟片夾取至光碟機,如果使用者選擇兩台燒錄器同時使用,便會各夾一個空片到燒錄器中進行燒錄,先燒錄完成的會在被夾取至印表機列印封面,同時手臂會夾取第三空片至燒錄器進行工作。不過由於只有一台印表機,就算燒錄機速度很快,也必須等到列印完成才能將已經燒錄的光碟從燒錄器中夾取出來。
PP-100由於定位在生產設備(可以幫你賺錢的工具),在結構上相當堅固,同時機械手臂由定位精準的步進馬達控制,在停機時也不會有任何的晃動。唯一可活動可取出的是四個光碟存放匣,藉由溝槽卡榫等設計也讓其在工作時盡量保持穩固。PP-100後方,則安裝了兩個風扇作為散熱之用。

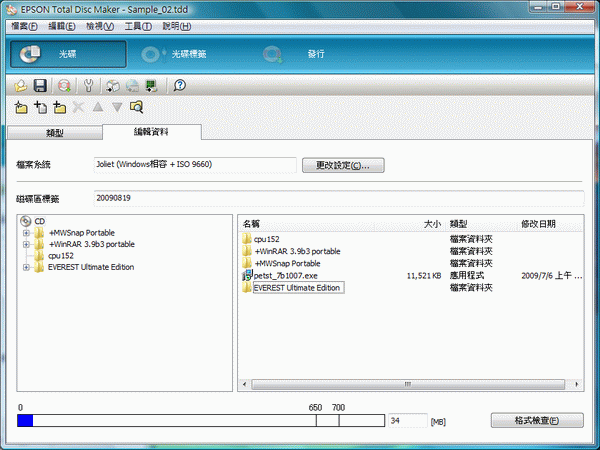

圖10 在資料燒錄的部分,Total Disc Maker提供的介面和一般燒錄軟體類似。

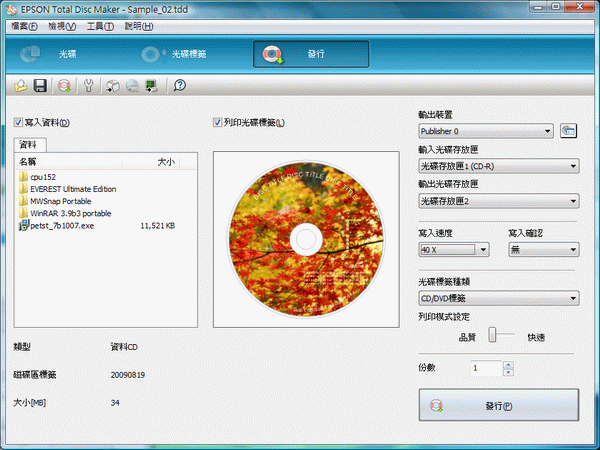

圖11 發行前可以做最後的資料與列印結果確認。

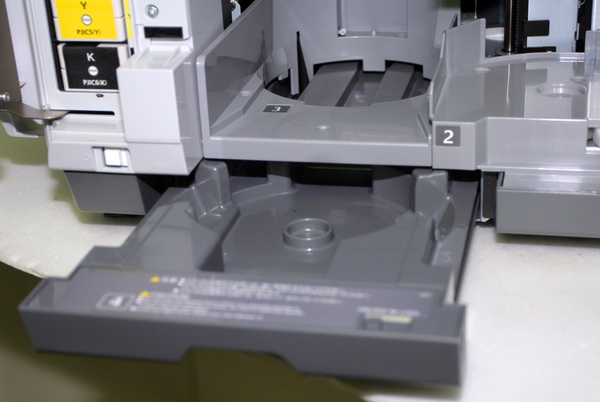

圖12 4號光碟存放匣與一般印表機自動進紙匣很像,但只供取出。

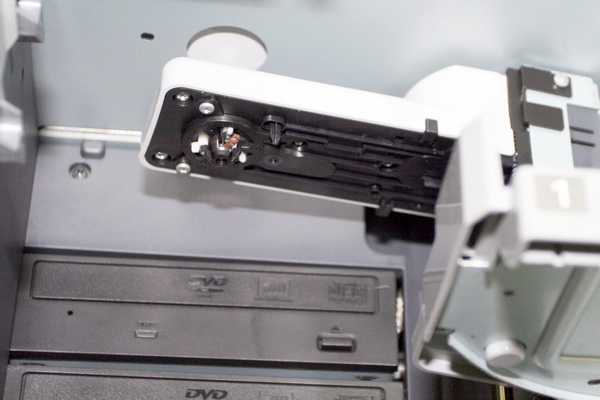

圖13 用來夾取光碟的機械手臂。
列印畫質、燒錄品質與光碟片
在列印方面,儘管搭配不同表面材質的光碟片會有不同的畫質,但PP-100仍然是我們目前看到印的最好的(而且無網紋強過印刷效果),我們使用一張約9MB的相片進行光碟封面列印,輸出時間約為一分鐘。EPSON表示,目前可印刷光碟片錸德與中環都有提供,超亮面的可印刷片則有太陽誘電(Taiyo Yuden)跟威寶(Verbatim)在生產,群光則代理了Verbatim特定產品,參考價格約為28元/片。

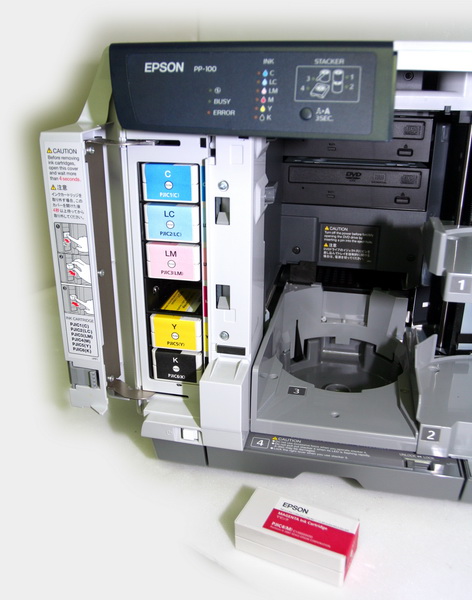

圖14 墨水噴頭分離、六色墨匣分離設計。
PP-100在列印方面的採用墨水噴頭分離、六色墨匣分離設計,由於噴頭藏在光碟機下方,一般狀況下使用者並不會見到噴頭來回的狀況。其採用染料墨水,採用品質較高模式列印時壽命約在3000片左右(依照列印素材有所不同)。在印表機內容選項中,可以設定光碟片列印的範圍,目前PP-100只能列印12公分的光碟片,列印範圍由45~116mm,內徑可設定值範圍為15~80mm、外徑可設定值範圍為70~119.4mm。
另外,因為PP-100定位在生產設備,對於雷射頭的壽命以及光碟機的狀況必須更精密的掌控以確保燒錄品質的穩定,因此內建的兩台燒錄器韌體與一般燒錄器不同,使用者並不能自行更換,如果未來有藍光燒錄的需求,比較可能的是推出專用的藍光系列。

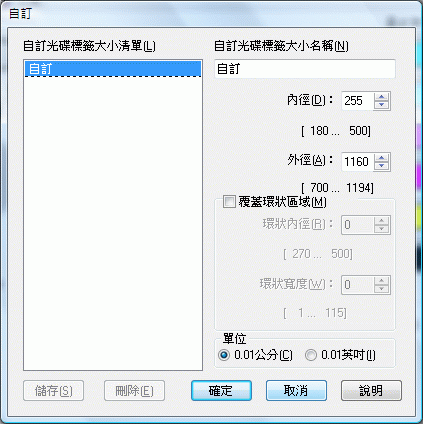

圖15 自訂光碟列印區域。
網路版以及周邊產品 敬請期待
圖16 未來將推出可提高安全性的數字鍵盤(圖檔來源:日本EPSON官網)。
EPSON表示,首先引進的機種以單USB連線為主,未來會推出支援網路的機種(日本型號為PP-100N)以及提高安全的數字鍵盤共同使用。
以目前市場規格類似的產品來比較,Epson影像科技事業群專業影像事業處行銷業務副理盧永錫表示,不同品牌的光碟發行設備因為燒錄器技術成熟,因此在燒錄突出的機會不大,但列印是EPSON的核心,不論是在列印介面、配套軟體、列印品質與速度上都能夠做得更好。PP-100具有六色分離、噴頭墨匣分離的設計,加上EPSON Total Disc Maker的發行軟體擁有更彈性的列印欄位自訂功能,是能夠差別於其他產品的特殊之處。
(目前PP-100的建議售價為19萬8000元,原廠提供兩年保固,
台灣官網產品頁
)
實際列印成品掃描結果
最後在畫質測試的部分,我們使用EPSON所提供的防水光面、不防水霧面光碟,以及市售印表機包裝中附贈的可列印光碟一共三種,以Nikon D3X的拍照樣本進行高品質模式列印。一般可列印光碟可以看出明顯的噴墨墨點,且對比度較差,另兩者則沒有這樣的問題,但光面比起霧面有更好的色彩深度表現。以下即為PP-100所列印的3種不同光碟,並利用掃描器進行300dpi的掃描結果。

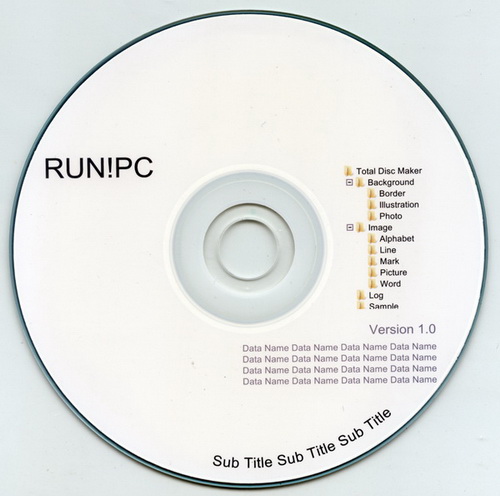

圖17 目錄列印效果。

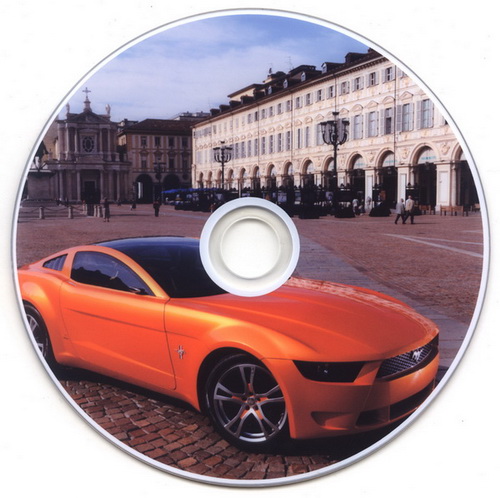

圖18 防水光面光碟。

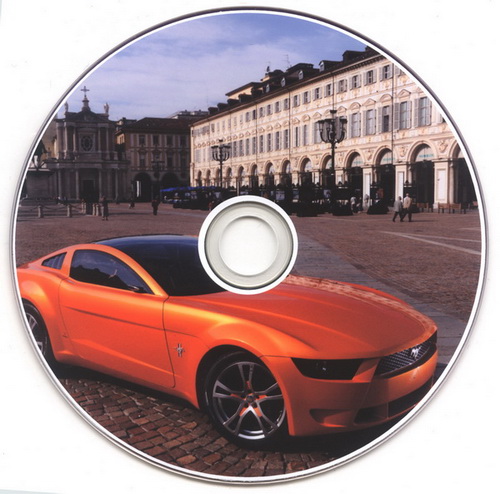

圖19 不防水霧面光碟。

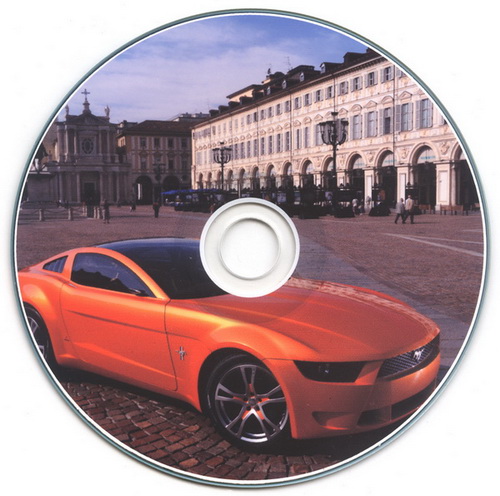

圖20 一般可列印光碟。
廠商資訊:台灣愛普生/0800-212873/www.epson.com.tw
