Opteron 6100與Xeon 5600效能篇

Opteron 雙路24核心平行運算佔優勢、Xeon以較少處理器資源得到較高效能
本次僅就雙路伺服器的一般性效能指標進行評測，測試所採用的Opteron 6174與Xeon X5667並沒有直接的對等關係，根據效能測試結果與售價資訊兩者而論，不同的測試軟體帶來了互有高低的不同測試結果。

過去兩個月我們在雜誌上對新一代的伺服器以及其處理器做了不少的介紹，不過在實際效能尚未能進行測試仍有遺憾，因此這個月由Tyan提供了AMD Opteron 6100機種以及Intel Xeon 5600機種各一台進行效能測試，以讓讀者更貼近實測效能的部分。

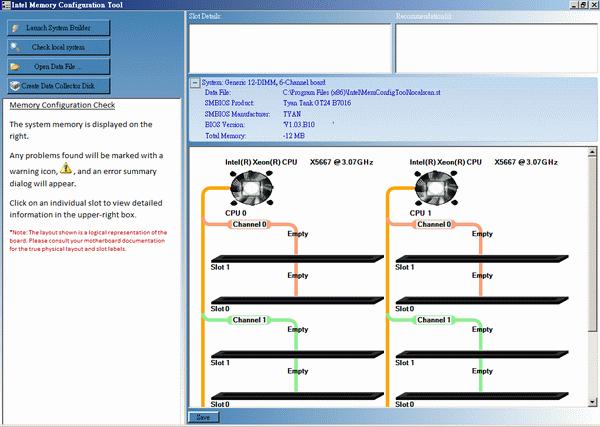

▲ 在記憶體配置上Intel提供記憶體配置工具(Intel Memory Configuration Tool)。（下載）

AMD Opteron 6100以及Intel Xeon 5600都是支援雙路的處理器，雙路伺服器除了是企業基礎架構採用的主流外，由於連通架構也比單處理器可以發揮更大的效益。但由於兩種平台本身的差異，並沒有辦法在兩台機種上搭配完全相同的組態，例如記憶體的部分AMD Opteron 6100為四通道設計、Intel Xeon 5600則為三通道設計；而在硬碟部分，我們拿到的Tyan GT24採用3.5吋硬碟，而Tyan GT62則採用2.5吋硬碟。

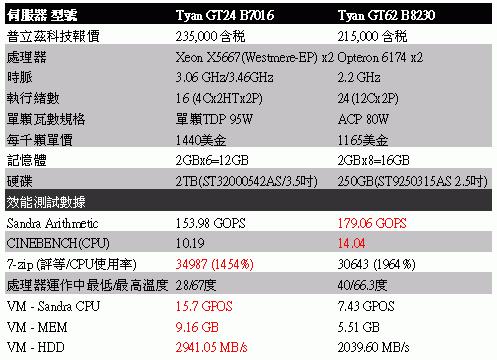

▲ 兩款伺服器平台基本規格與測試數據。


Sandra --- 記憶體效能測試程式未能完全支援Opteron 6100
兩套平台在Sandra Arithmetic的測試下，Opteron 6174取得179.06 GOPS(Giga Operations Per Second)，Xeon X5667則得到153.98 GOPS，Arithmetic是一個典型的測試，主要針對處理器的ALU與FPU單元。
根據規格，Opteron 6100每顆處理器能夠提供最大42.7GB/s的記憶體頻寬、Xeon 5600則為提供最大32GB/s的記憶體頻寬，但目前以SiSoftware Sandra和Lavalys EVEREST在呈現Opteron的記憶體頻寬數值上有明顯的落差，因此我們另外採用一些應用程式進行效能數據的取得。

CINEBENCH --- 雙路Opteron共24核心彰顯伺服器多工特性

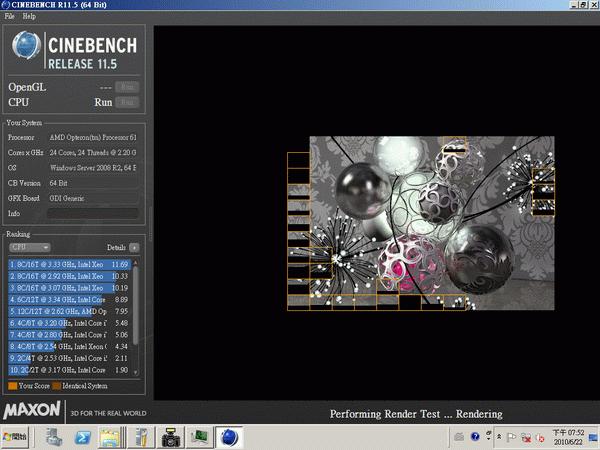

▲ Opteron 6174一次以24個執行緒進行平行運算。

對於效能測試的項目，首先進行CINEBENCH的CPU測試，CINEBENCH是以MAXON的動畫軟體CINEMA 4D為基礎所開發，可以提供針對CPU以及OpenGL繪圖晶片兩大項目提供效能參考。在我們選擇CPU測試時，CINEBENCH會使用所有的系統處理能力（包含所有的核心）進行3D場景的渲染。由於系統會採用平行運算的方式進行運算，因此對於這個項目，能夠產生24個執行緒的兩顆Opteron 6174顯然獲得較大的優勢，儘管Opteron 6174的工作時脈低於Xeon X5667的工作時脈。

7-zip --- Xeon以較少處理器資源得到較高效能
雖然說伺服器上可能比較不會進行壓縮/解壓縮的任務，不過因為7-zip支援多執行緒進行工作，因此我們還是可以很快看一下其效能。從數據來看，Xeon X5667使用了較少的處理器資源就達到了較高的評等是表現比較好的。

VM --- 儲存媒體能決定虛擬機器效能
在使用本地端硬碟的狀況下安裝使用微軟Windows Server 2008 R2，啟用其Hyper-V功能，並測試Windows 7虛擬機器的效能，由Sandra的效能基本評等顯示Xeon X5667平台效能較佳。不過我們必須補充，虛擬機器由於將整部電腦模擬成一個硬碟檔案，因此效能會受到搭配硬碟的影響。在這個測試裡，Intel平台搭配的是5900轉速2TB(ST32000542AS/3.5吋)的硬碟，而Opteron平台搭配的是5400轉速250GB(ST9250315AS 2.5吋)，這也是影響效能的關鍵。

全力運轉時CPU溫度相差不大
我們使用EVEREST系統穩定性測試得到處理器的溫度變化，Xeon X5667在未執行任何程式時溫度比較低，僅有28度。在進行系統穩定性測試後，Xeon X5667和Opteron 6174的最高溫則相差不多，約在67度左右。

導入前以實際環境執行來評估
從測試所有的到的數據來看，雖然在Xeon X5667的千顆定價比起Opteron 6174就快貴上台幣一萬元，不過在所有我們得到的效能數據上並未呈現價高者有絕對效能優勢的地方。依照Tyan提供的兩款伺服器，我們也請普立茲科技提供這兩個平台的報價，採用Xeon X5667的平台比起採用Opteron 6174平台的伺服器多了兩萬塊。
本次僅就雙路伺服器的一般性效能指標進行評測，不同的測試軟體帶來了互有高低的不同測試結果，因此對於導入伺服器到企業中仍難僅以效能/價格比做單一考量，一定要以實際環境執行來評估。

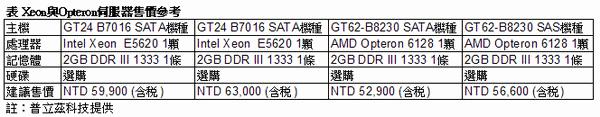

▲ Xeon與Opteron伺服器售價參考。


Opteron 6100平台測試機種簡介——Tyan GT62-B8230-LE
- Tyan GT62-B8230-LE官網連結

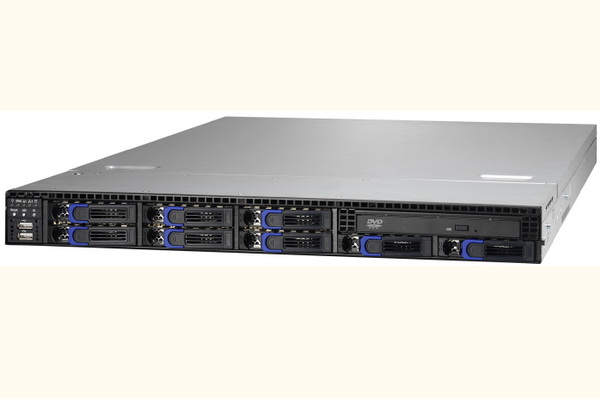

▲ Tyan GT62-B8230-LE為Opteron 6000平台設計，並採用支援I/O虛擬化技術的VMDq網卡。

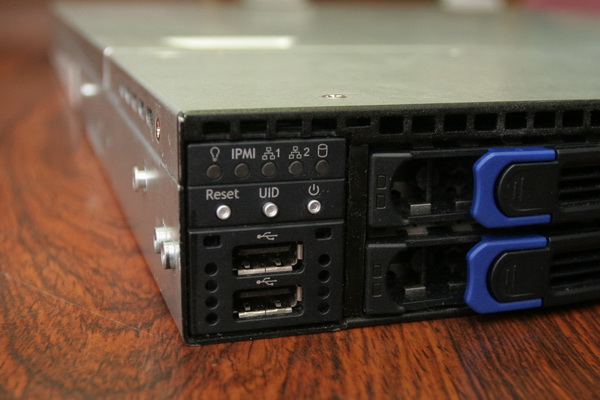

▲ Tyan GT62-B8230-LE前方面板訊息。

1U設計的GT62-B8230-LE主要採用AMD SR5690晶片組加上SP5100作為平台基礎，記憶體採用8+8的設計，每顆處理器配給8組記憶體插槽，最大可達128GB的容量。
在硬碟連接上，其提供8組2.5吋熱抽換硬碟槽，由內建晶片組支援SATA2硬碟或是由LSI SAS2 2008 Falcon晶片支援SAS硬碟。

GT62-B8230-LE在1U的主機有4個乙太網路埠是比較特殊的地方，分別由Intel 82574L以及Intel 82576EB兩個GbE網路控制晶片提供。泰安表示，「兩者雖然都是GbE網卡，但是82576EB提供了VMDq和SerDes等高階功能，尤其VMDq可以針對此伺服器主機上個別虛擬機器提供Queuing支援，在虛擬化的環境中可以提升網路的throughput，至於82574L則算是具有較佳的成本競爭力，讓伺服器可以多埠網路進行彈性運用。」

對於伺服器管理，其採用的是支援IPMI 2.0同時也提供顯示晶片功能的Aspeed AST2050晶片，IPMI的管理封包會走第二個82574L(LAN4)作為AST2050的管理埠。泰安表示，「原則上主要的Datagram會由82576EB(LAN1 & LAN2)和其中一個82574L(LAN3)的網路埠收送，由於伺服器管理所需要的頻寬不大，因此LAN4也可在進行管理之餘拿來傳送一般的Datagram，以充分運用這四個網路埠，這就是所謂的shared NIC架構。」

GT62-B8230-LE還提供1組PCI-E Gen. 2擴充槽，內部由5顆4公分風扇進行散熱，會依照伺服器負載高低調整轉速。除了標準500W 80 PLUS Gold電源供應器配置以外，也可以選配備援電源供應器。


Xeon 5600平台測試機種簡介——Tyan GT24-B7016
- Tyan GT24-B7016官網連結

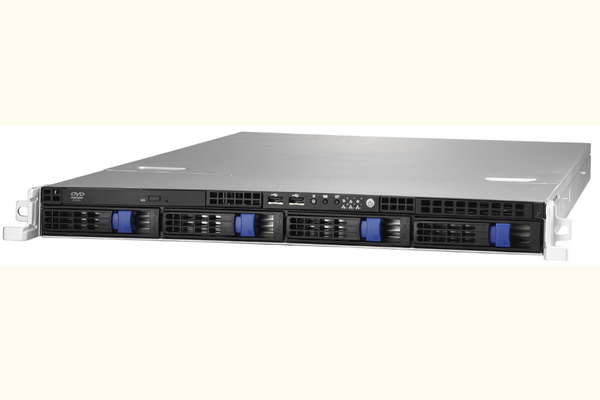

▲ GT24-B7016可以提供最高24個執行緒、144GB記憶體以及8TB的硬碟儲存空間，還可以擴充兩張PCI-E介面卡。

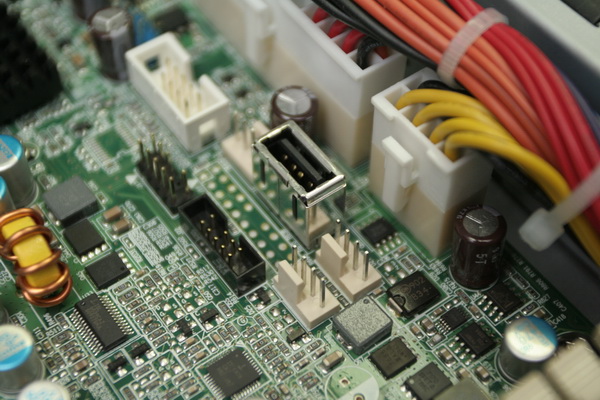

▲ GT24-B7016內置USB連接埠。

GT24-B7016是搭配Xeon 5500(Nehalem-EP)上市時推出的1U伺服器，採用Intel 5520(Tylersburg)晶片組，當然現在他也支援現在的Xeon 5600(Westmere-EP)。其採用雙處理器插槽設計，最高可以達到24執行緒同時平行處理的能力（例如X5680為目前Xeon 5600系列最高價產品，每顆處理器可提供6個運算核心）。
Xeon 5600平台支援三通道記憶體，而GT24-B7016則設計了18條記憶體插槽，每顆處理器可以使用9條，共有三組三通道的容量，系統最大可以擴充到144GB的記憶體。

在儲存子系統的部分，GT24-B7016設計了4個3.5吋熱抽取硬碟槽，採用3.5吋最大的好處是可以將容量最大化（以Seagate為例，目前3.5吋最大容量可達2TB、2.5吋最大容量僅達600GB）。在陣列功能上則可由LSI SAS1068E支援SAS硬碟的RAID 0/1/1E，或是由Intel晶片組ICH10R來支援SATA硬碟的RAID 0/1/10/5。
GT24-B7016則設計了三個GbE網路埠，其中兩個由82576EB控制，另一個由Intel 82574L控制。前面已經提到82576EB支援VMDq的功能，可以提高虛擬機器環境I/O的效能。82574L則是用來作為IPMI shared NIC的網路埠，同時作為ServerEngines Pilot2的管理埠。ServerEngines Pilot2提供GT24-B7016顯示控制，並提供標準IPMI 2.0的支援以及iKVM等功能。

以1U機種可配置的運算資源來說，GT24-B7016不論在處理器、記憶體、硬碟以及網路上的配置上都獲得了很大的彈性，針對高效能運算以及虛擬化應用都能夠發揮。
如果還有擴充的必要，GT24-B7016提供了預先安裝的Riser Card(M2083-RS)，可以在Riser Card左右各安裝一張擴充卡，一邊是PCI-E x16介面，另一邊則是PCI-E x8介面。
GT24-B7016採用80 PLUS的台達600W電源供應器，內部使用五個四公分風扇散熱。
